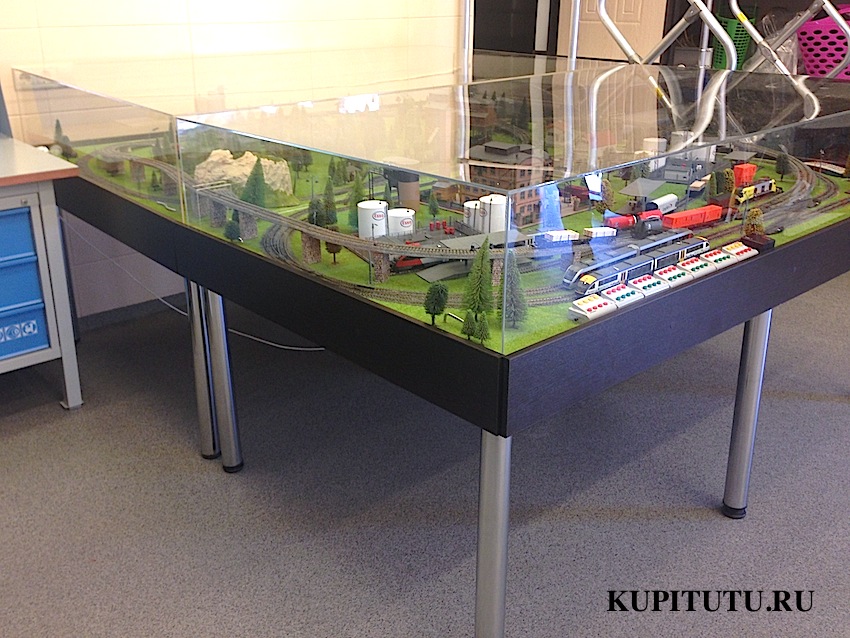

Макет железной дороги готов!
Историю создания макета читайте после финального фото- и видео-отчета.
.
.
.
.
.
.
.
.
.
.
Видео с электричкой:
.
.
Видео с паровозом:
.
.
_________________________________________________________________________________________________________
.
История создания макета:
11.07.2014
Для макета одного из наших клиентов мы начали делать дополнительный блок макета, аналогичных масштабов первого макета, а именно: 120 Х 200 см.

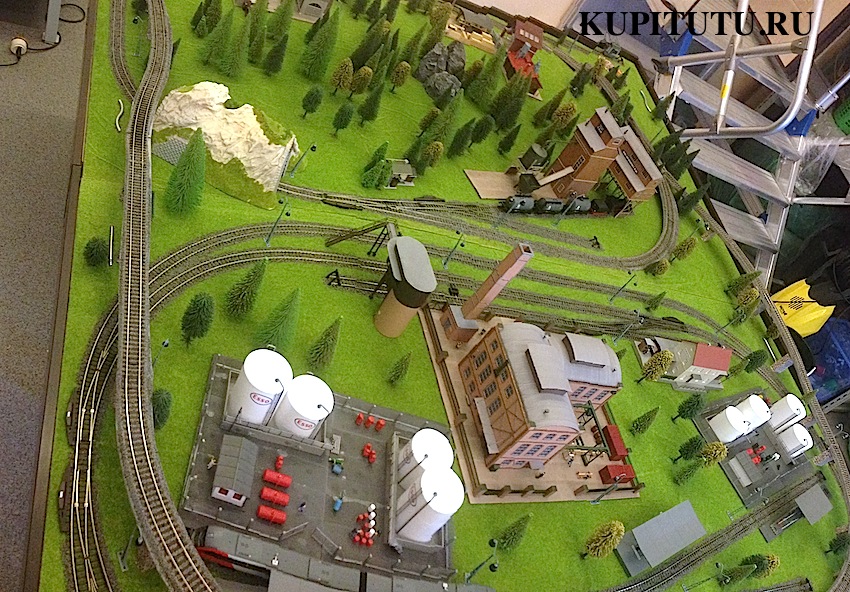

Собранный предыдущий макет тут:
http://kupitutu.ru/page/delaem-maket-zheleznoy-dorogi
.
Схема по которой мы собирали первый макет:
.

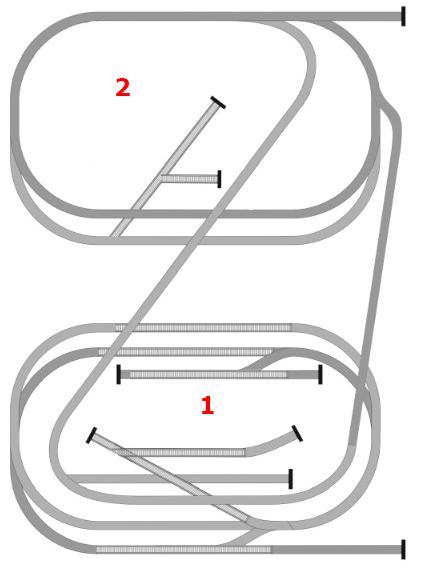

Схема по которой мы будем соединять два макета:
.

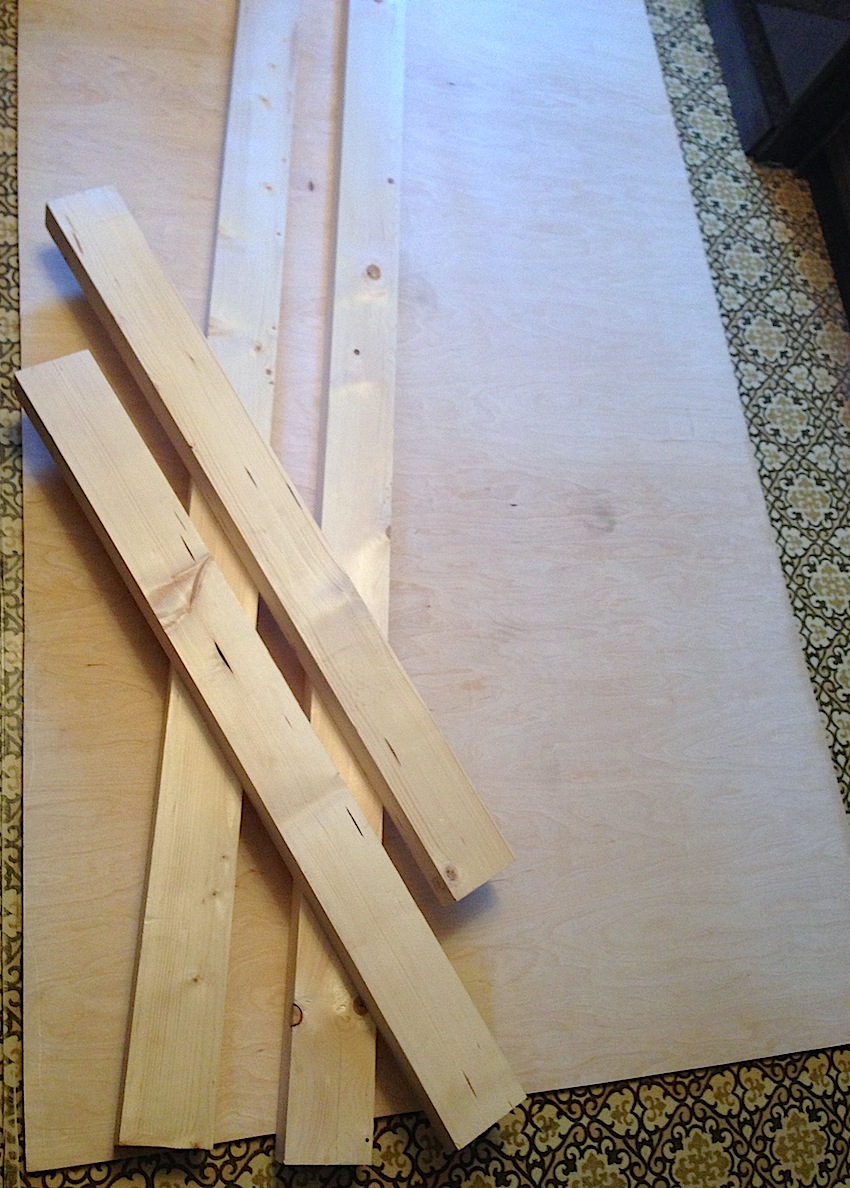

Новый макет пока выглядит так:)
.
.
_________________________________________________________________________________________________________
.
12.07.2014
.

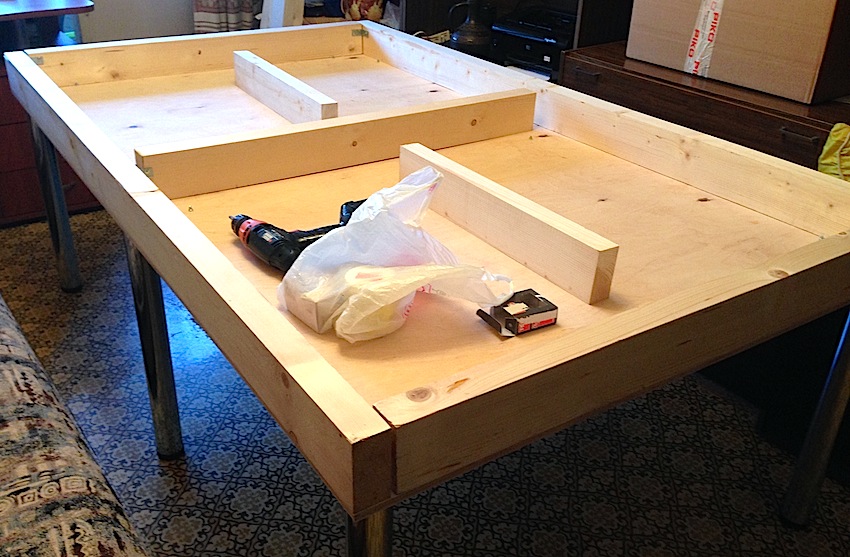

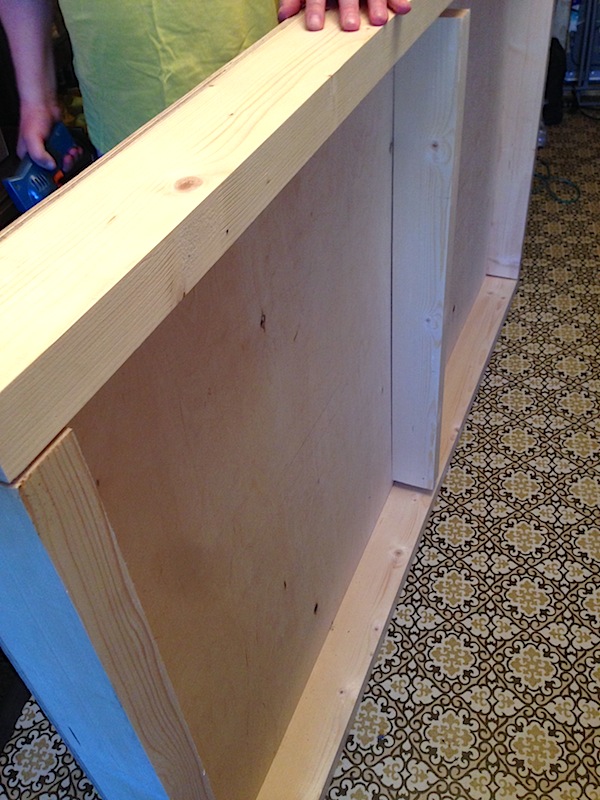

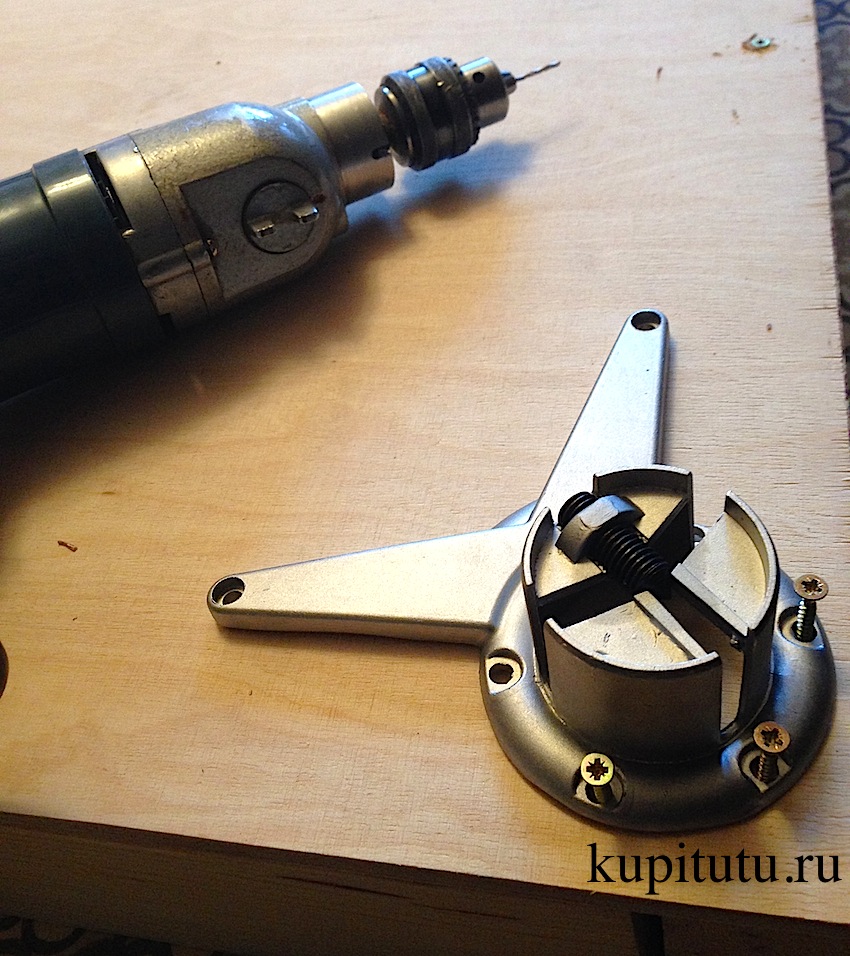

Соеденины все составляющие каркаса для нашего макета. Каркас стоит на ножках, как и первый макет.
.
.
.
Следующий этап - крепление травяного покрытия к нашему макету!
.
_________________________________________________________________________________________________________
.
14.07.2014
.

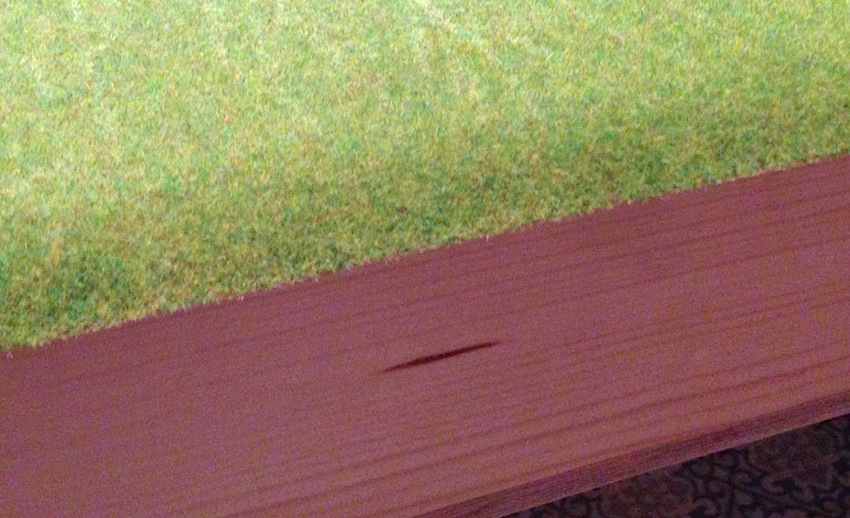

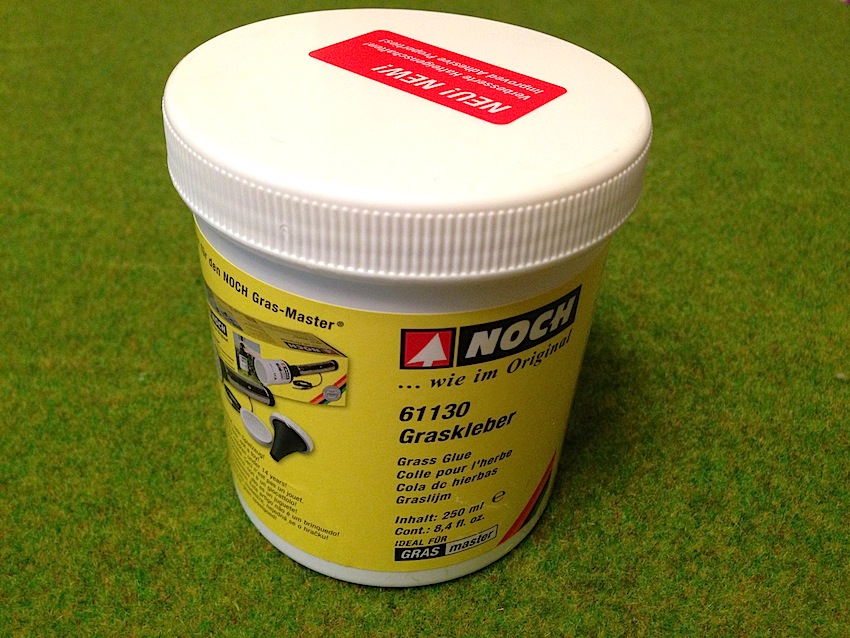

Готово! Имитатор травы NOCH крепко прикреплен к листу фанеры!
.
.

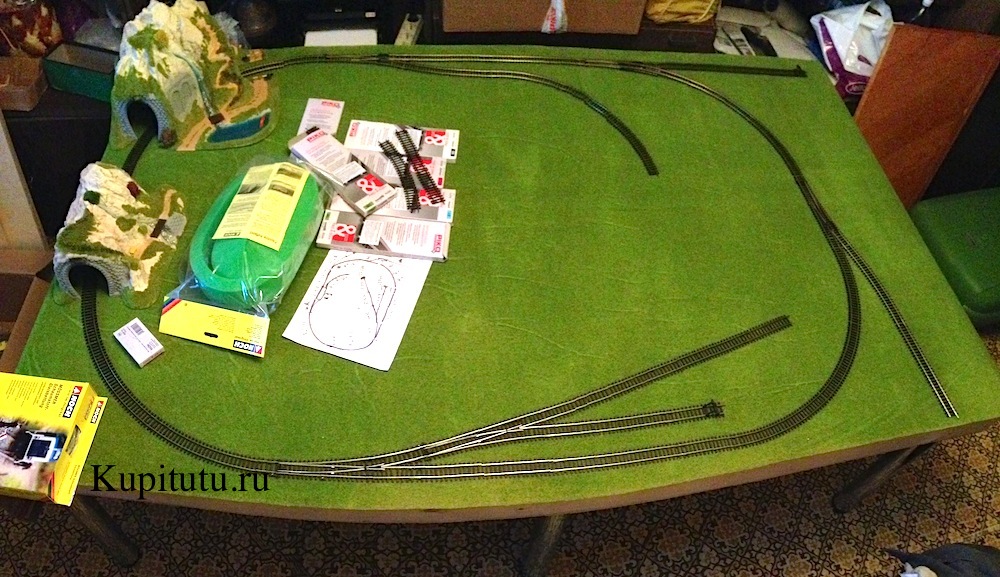

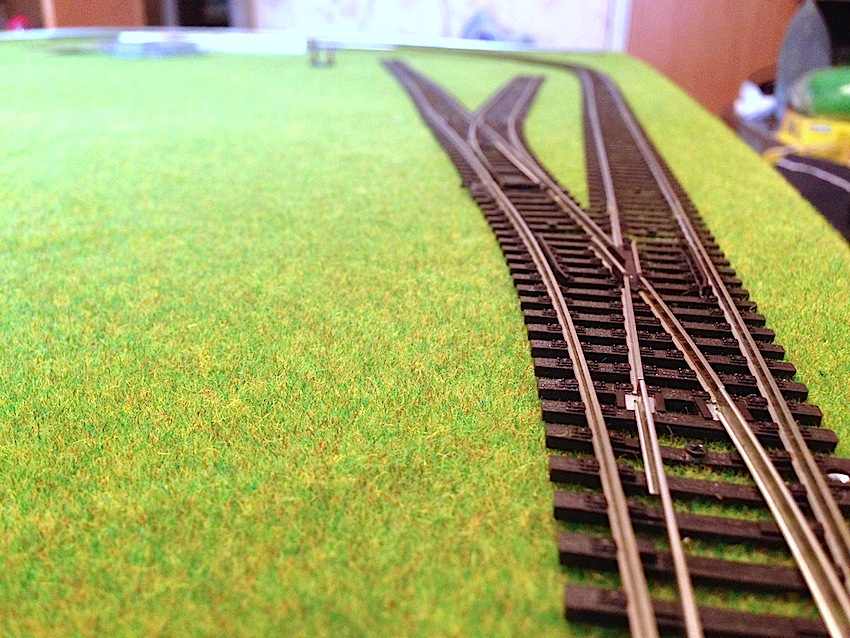

Начинаем раскладывать рельсы по схеме.
.
_________________________________________________________________________________________________________
.
19.07.2014
.
Много времени прошло и много работы было сделано:
Подбирали необходимые рельсы под нашу схему.
.

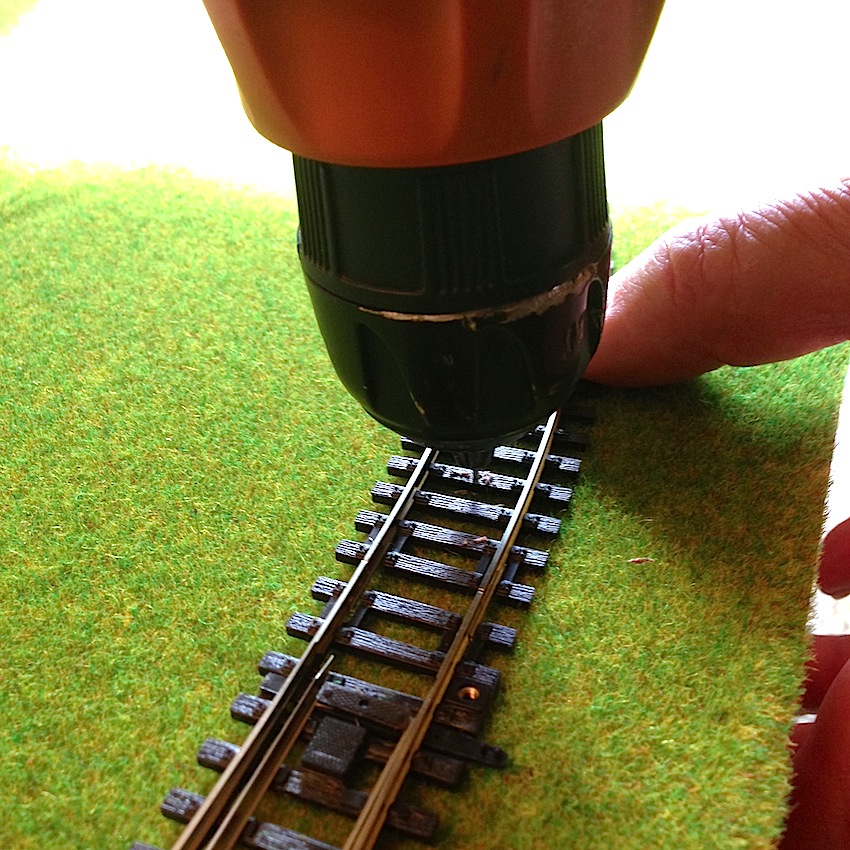

Каждый рельс надежно крепим к макетной основе саморезами PIKO 55298
.

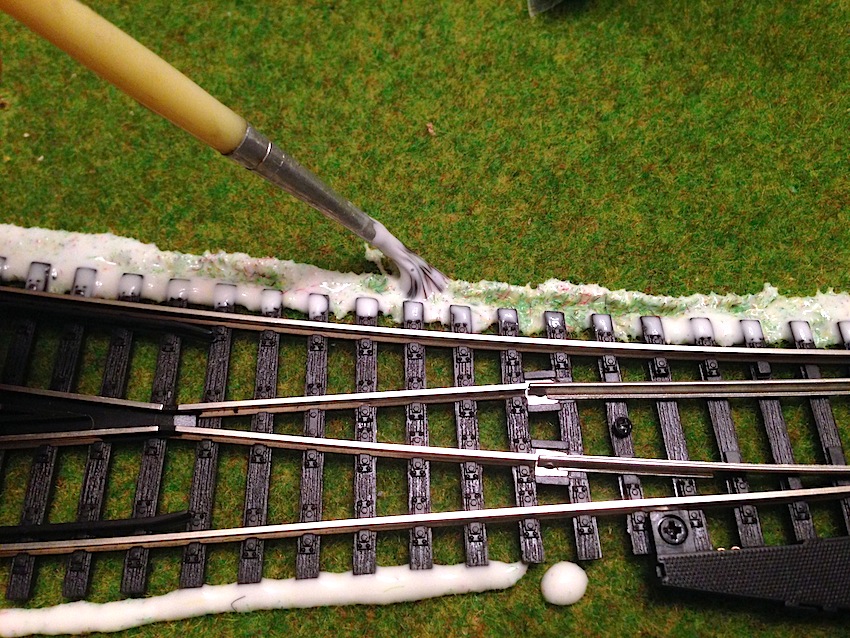

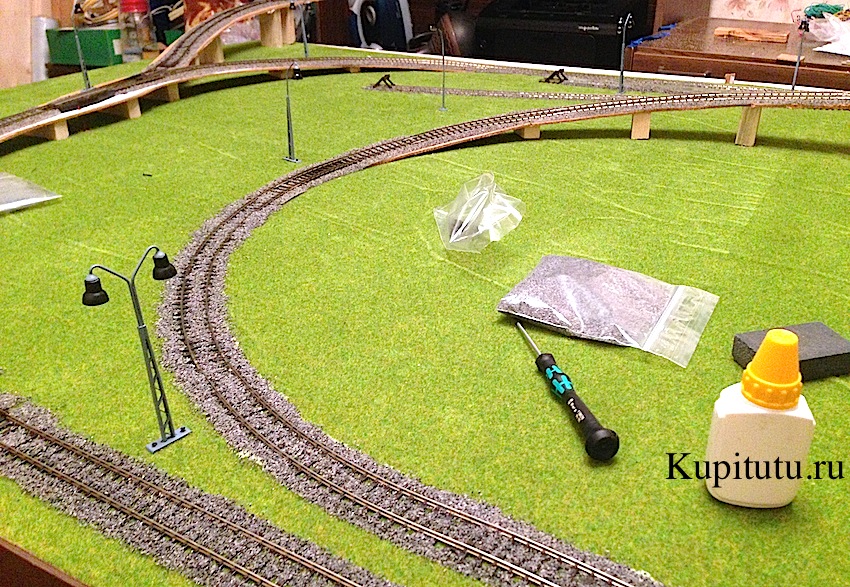

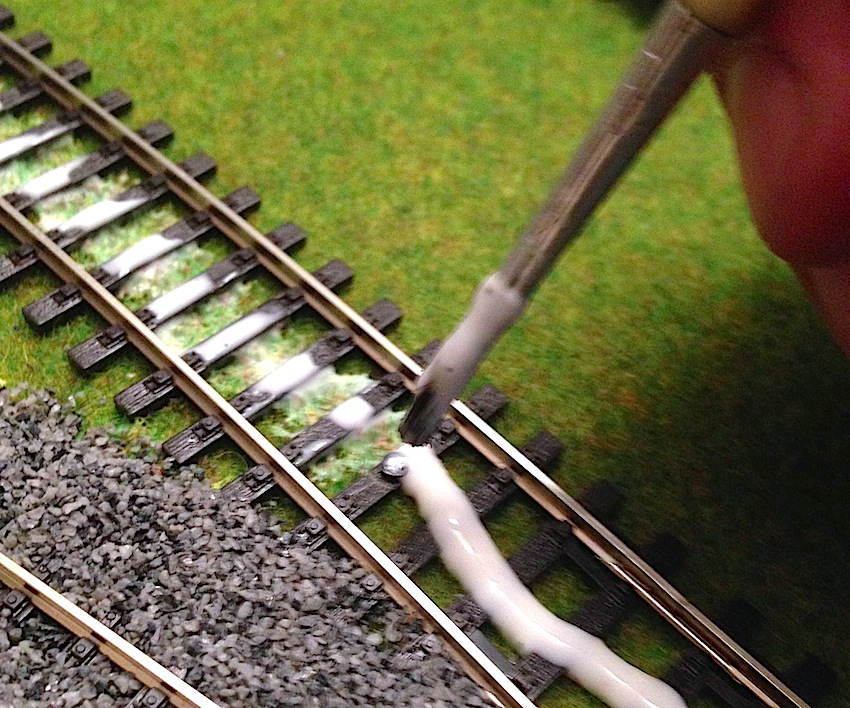

Для большей реалистичности железнодорожного полотна мы решили засыпать рельсы щебнем сегоро цвета Noch 09374, прежде этого необходимо аккуратно промазать шпалы клеем ПВА.
.
Пожалуй именно это занятие и заняло наибольшее количество времени!
Работа весьма кропотливая и требует терпения. Ну что сказать! Красота требует жертв!:)
.

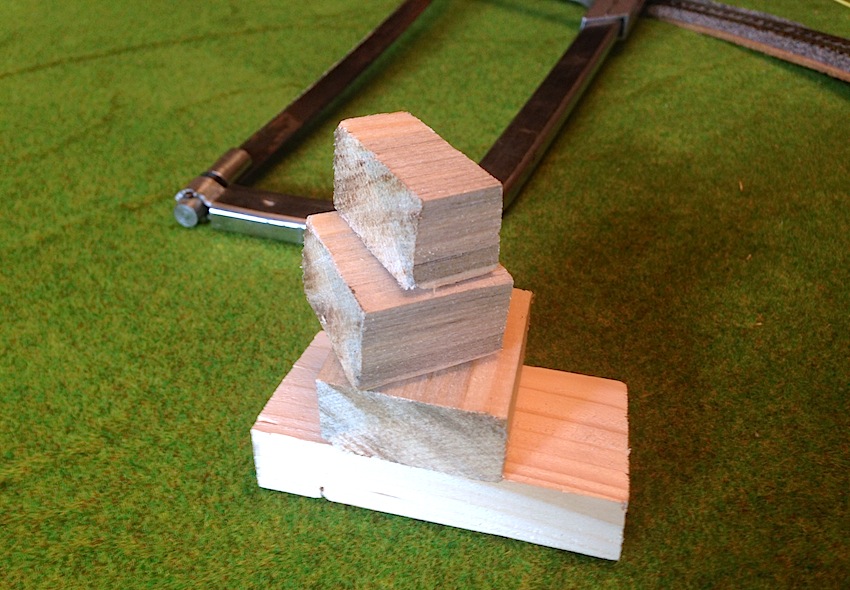

Соединение двух макетов будет осуществляться двумя мостами, которыме мы вырезаем из листа оргалита, так же из отдельного бруска мы выпиливаем стойки(колонны) под наш мост.
Позже мы задекоррируем их специальной пленкой. А пока это выглядит так:
.

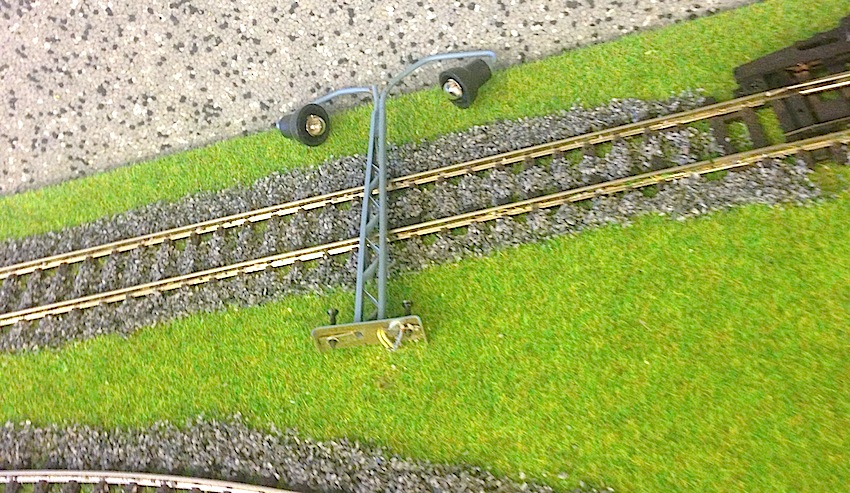

Устанавливаем фонарные столбы (пока не будем их закреплять саморезами, сделаем это на конечном этапе) и крепим электроприводы. Проверяем работоспособность каждого элемента. С фонарями нужно быть особенно внимательными - во время транспортировки с завода Beli-Beco все товары трясутся, что может стать причиной выкручивания лампочек из основания фонаря. Советуем на всякий случай проверять надежность крепления всех ламп в пистолете фонаря, и при необходимости немного подкрутить лампы, во избежании их потери по ходу работы с макетом.
.
_________________________________________________________________________________________________________
.
23.07.2014
.

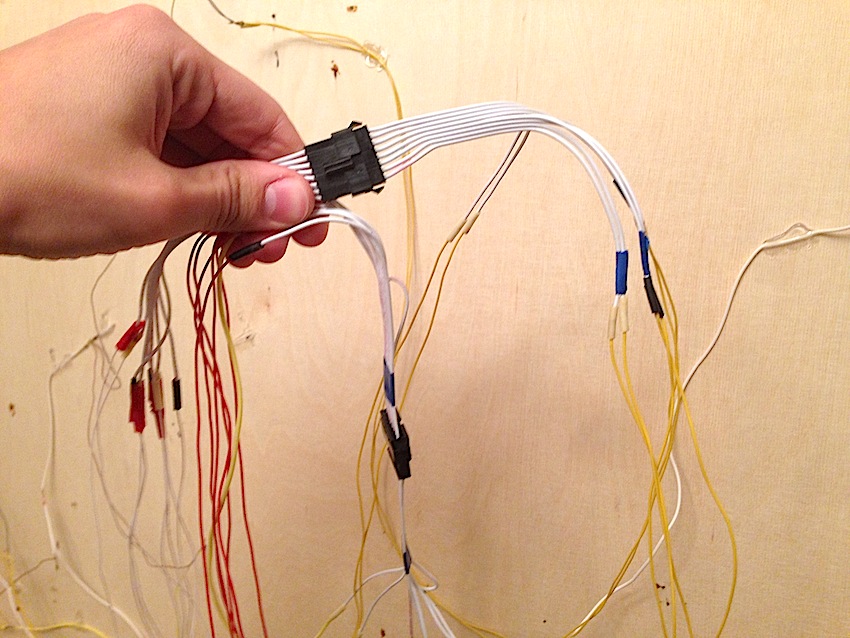

Проводка готова! т.к. пульты управления у нас будут установлены на первом (уже готовом) макете нам необходимо заранее продумать систему подключения всех проводов от электроприводов и фонарей к пультам другого макета. Для того чтобы проще было соединять всю электрику при состыковке макетов и рассоединять при расстыковке, мы решили использовать специальный соединительный блок (на фото).
.
Что еще нового:
Вырезали все необходимые элементы подъемов/спусков для нашего макета, установили их на макет и надежно зафиксировали саморезами. Так же закрепили рельсовое полотно.
.
_________________________________________________________________________________________________________
.
24.07.2014
.

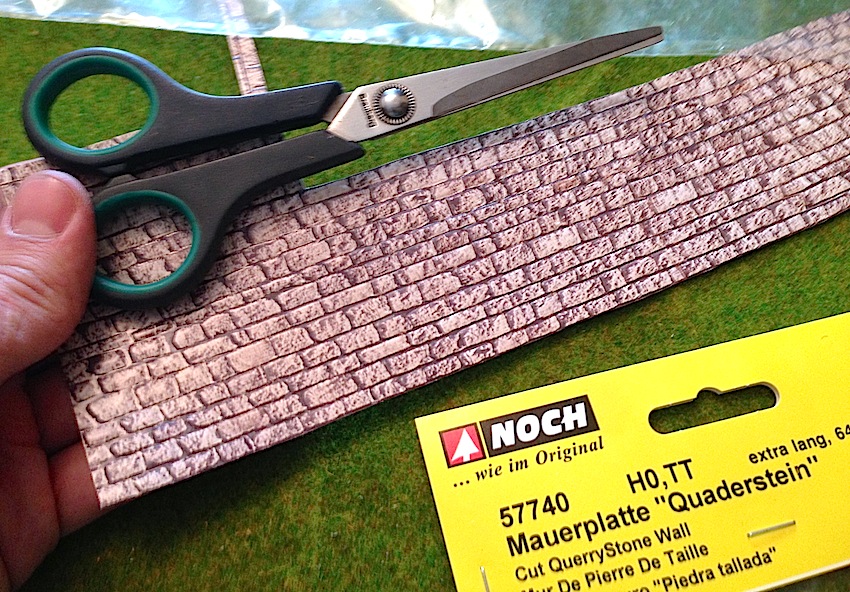

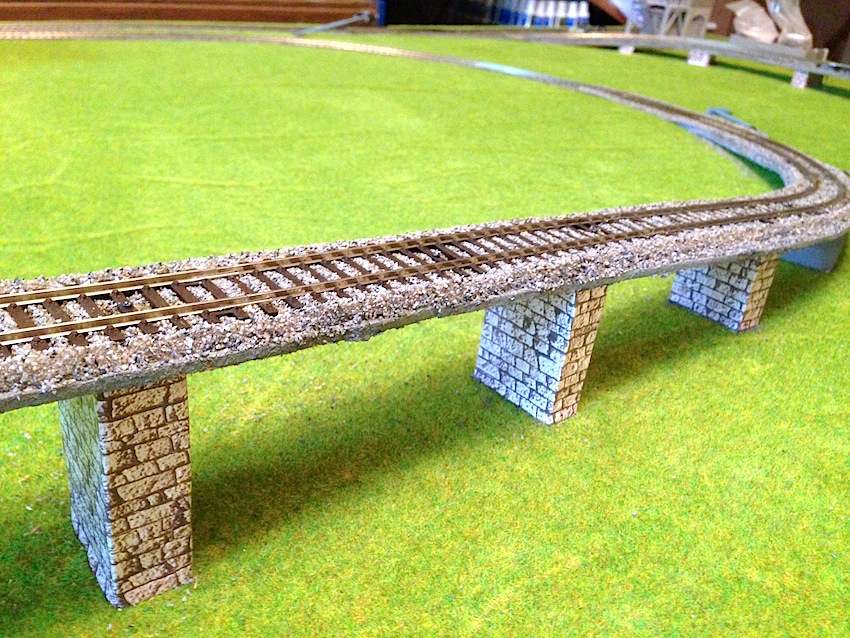

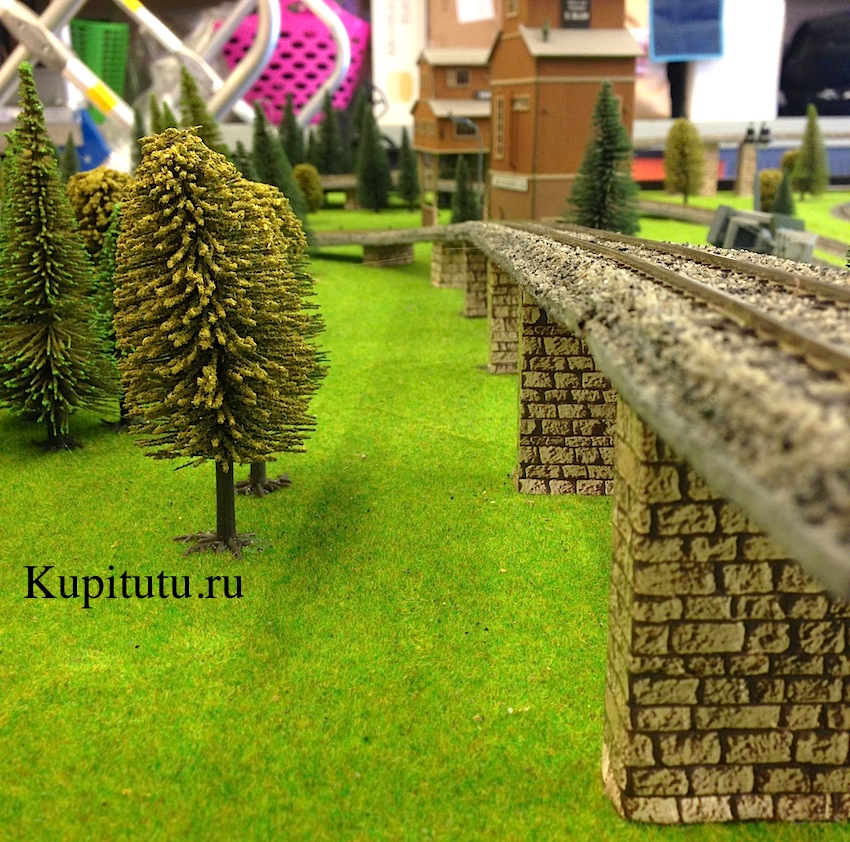

Делаем облицовку колон поддерживающих 2 моста между макетами, для этого используем NOCH 57740. Очень классно получается!
.
.

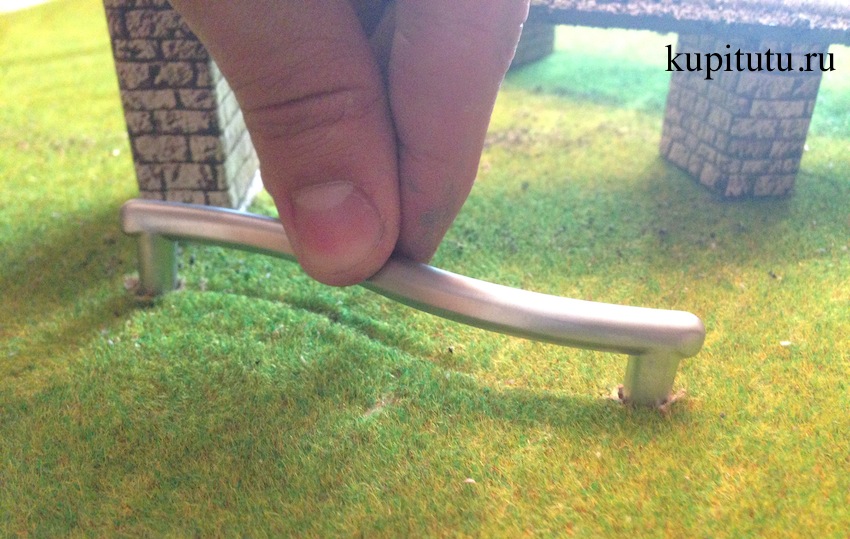

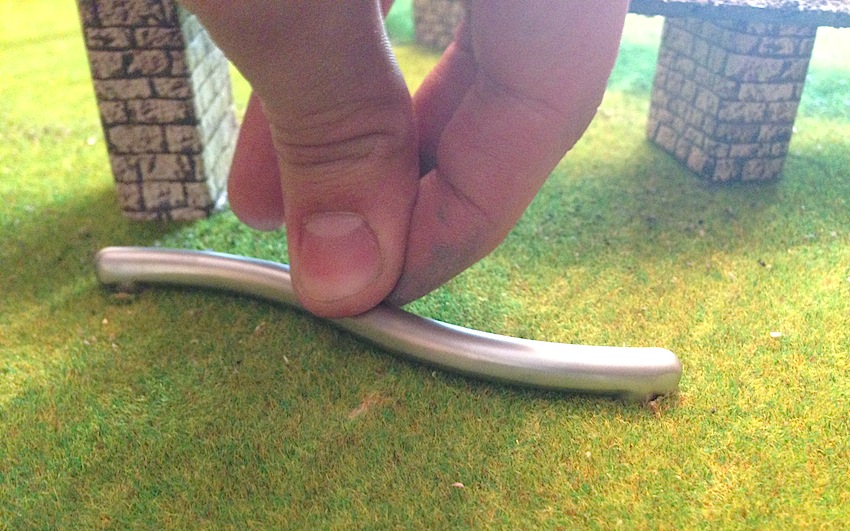

Так же как и на первом макете мы сделали специальные ручки, чтобы было удобнее вынимать подмакетную основу из каркаса:
.
.

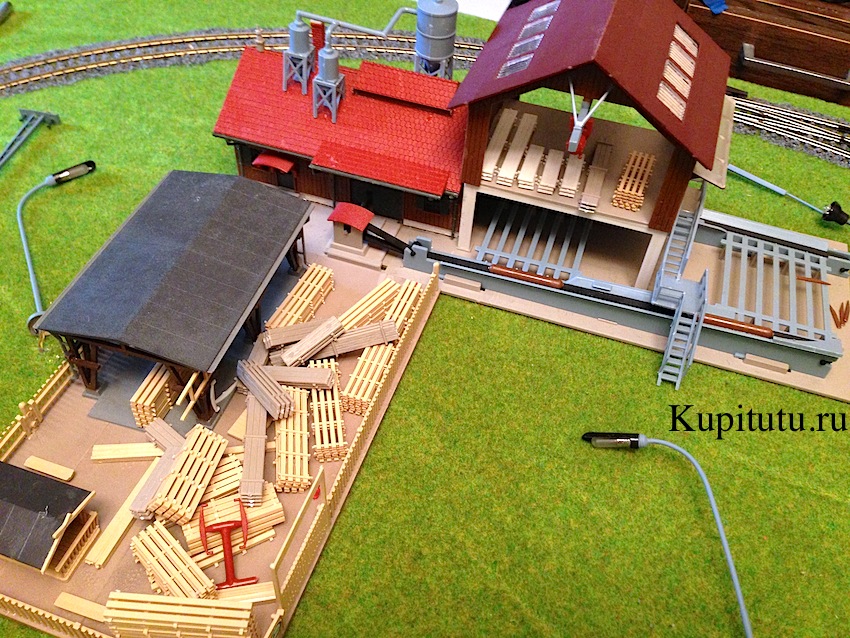

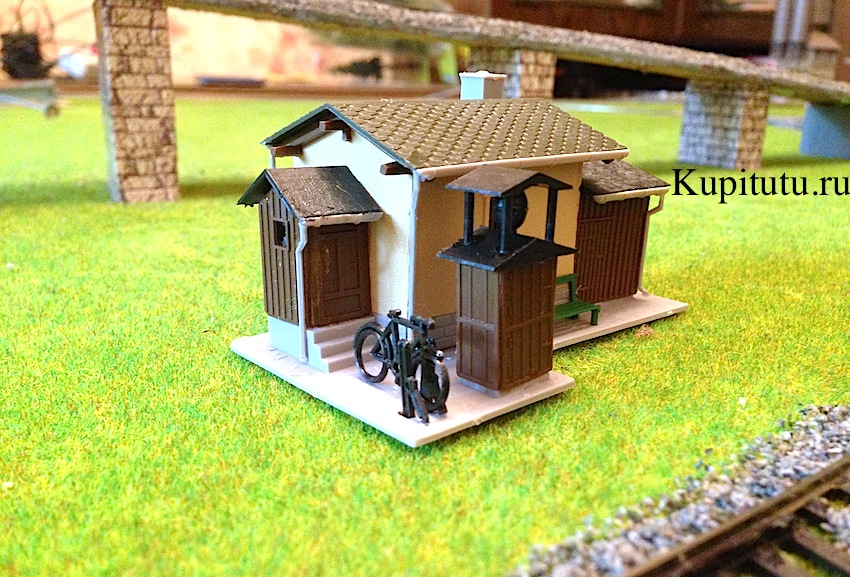

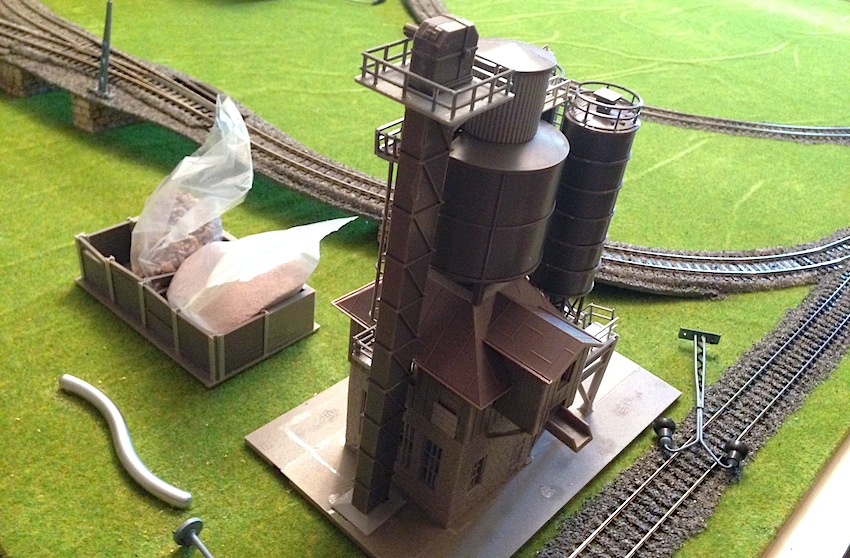

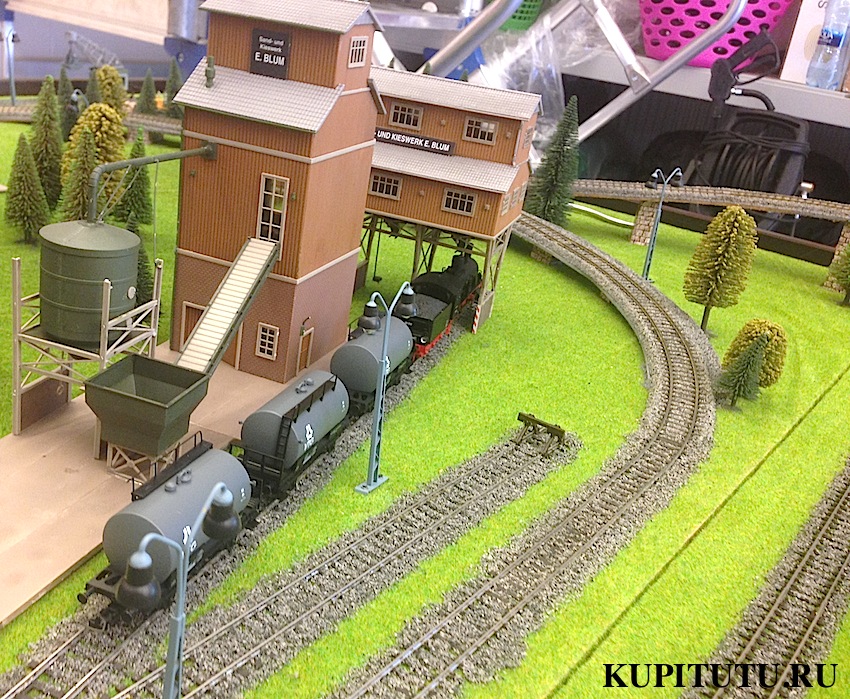

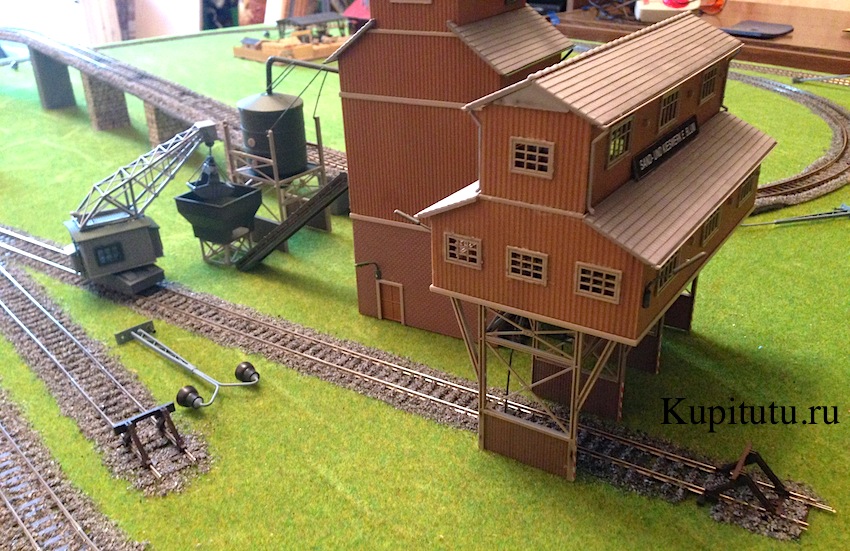

Так же мы уже собрали почти все строения:
.

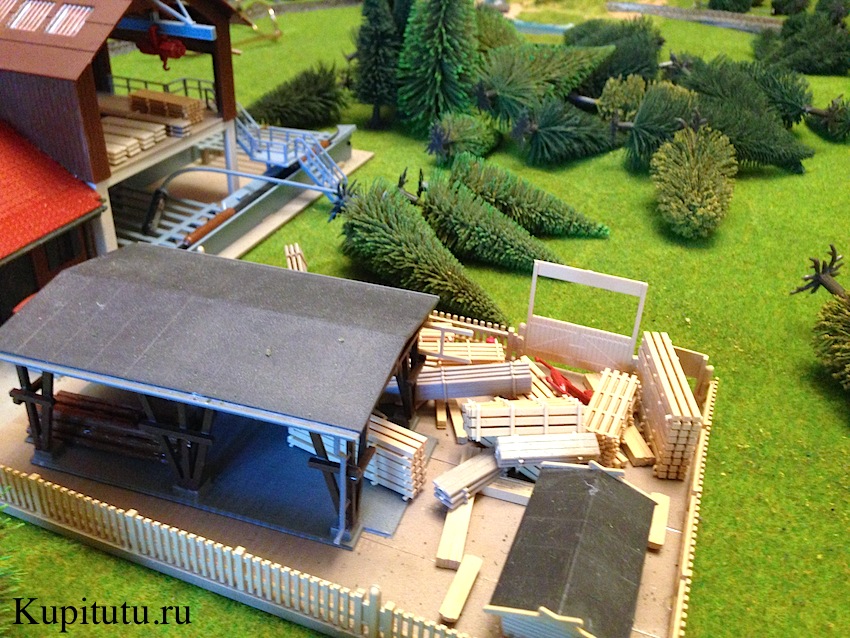

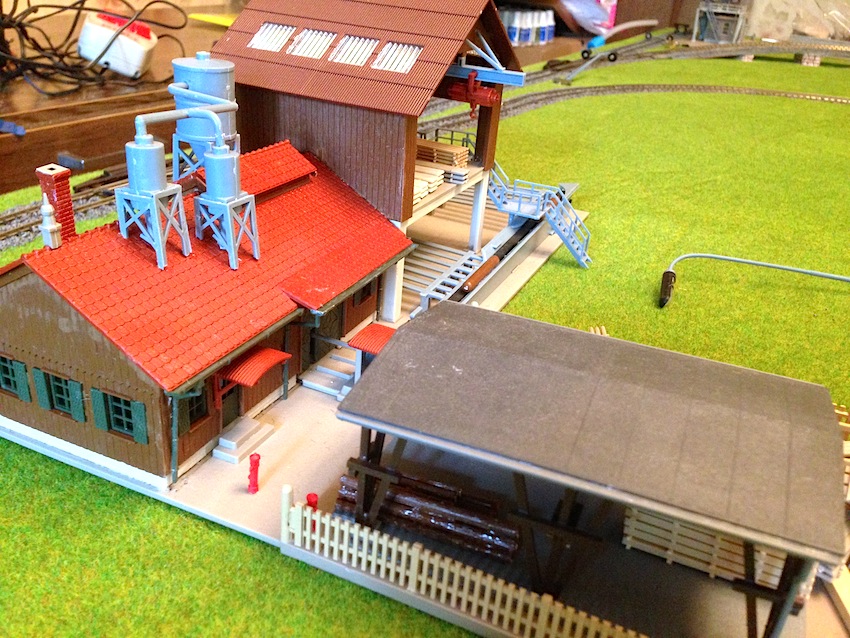

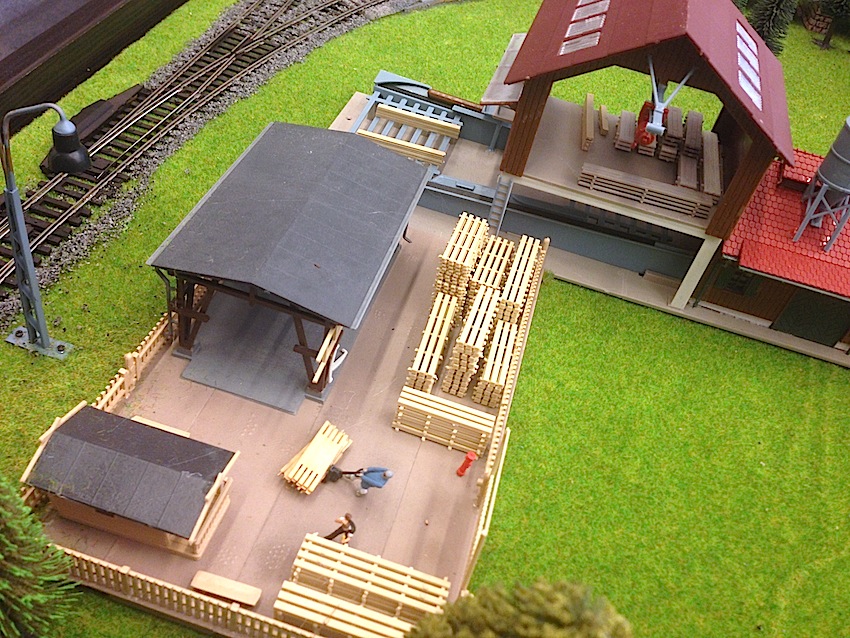

Творческий бардак на лесопилке:)
.
.
.
.
В ближайшее время будем устанавливать деревья и кусты!
.
_________________________________________________________________________________________________________
.
25.07.2014
.

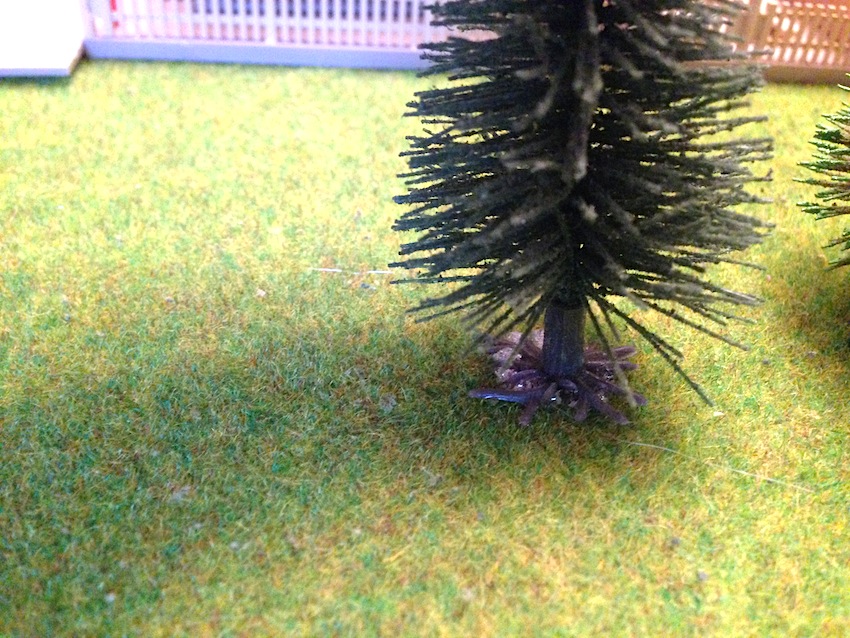

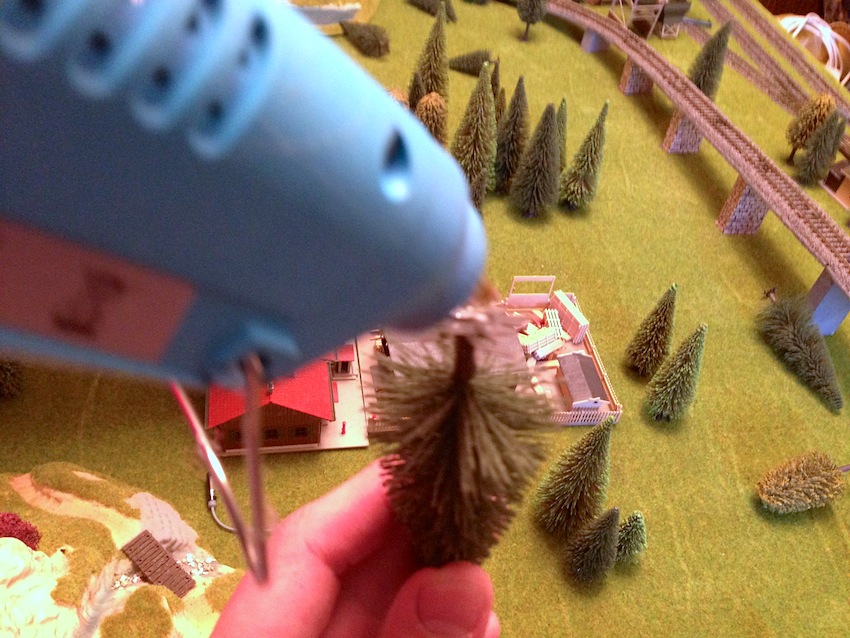

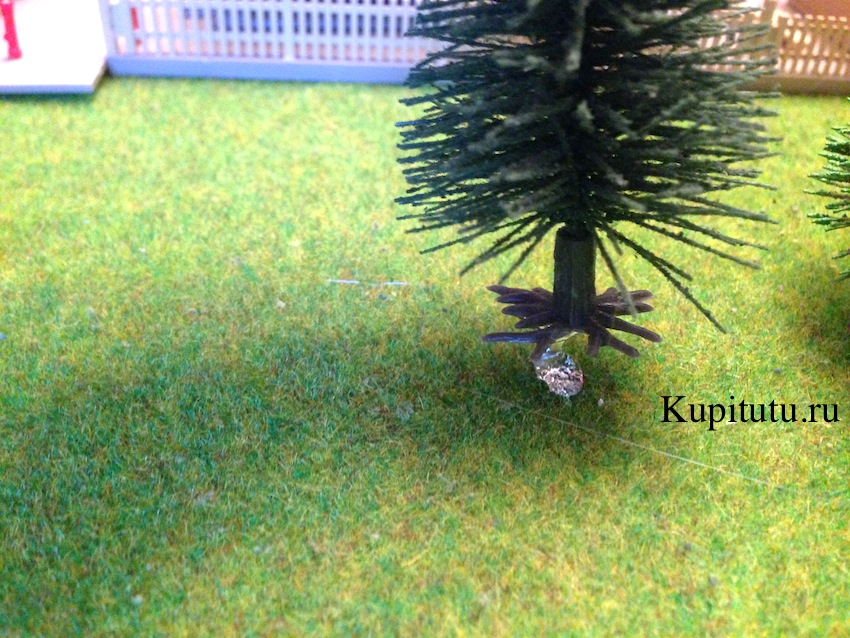

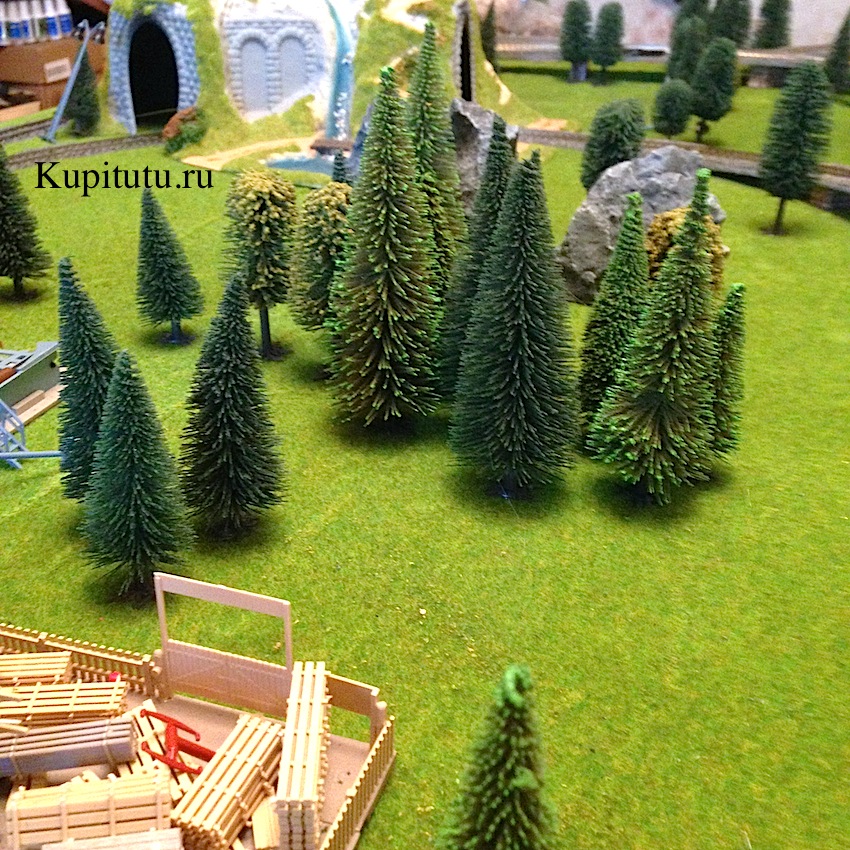

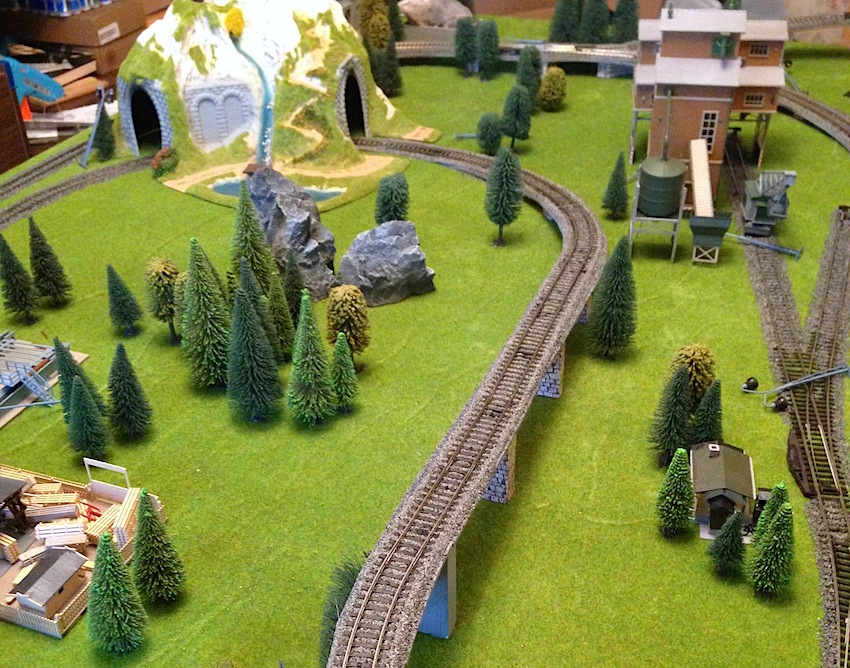

Пришло время ставить деревья!
До:
.
.
.
 |
. |  |
. |  |
.

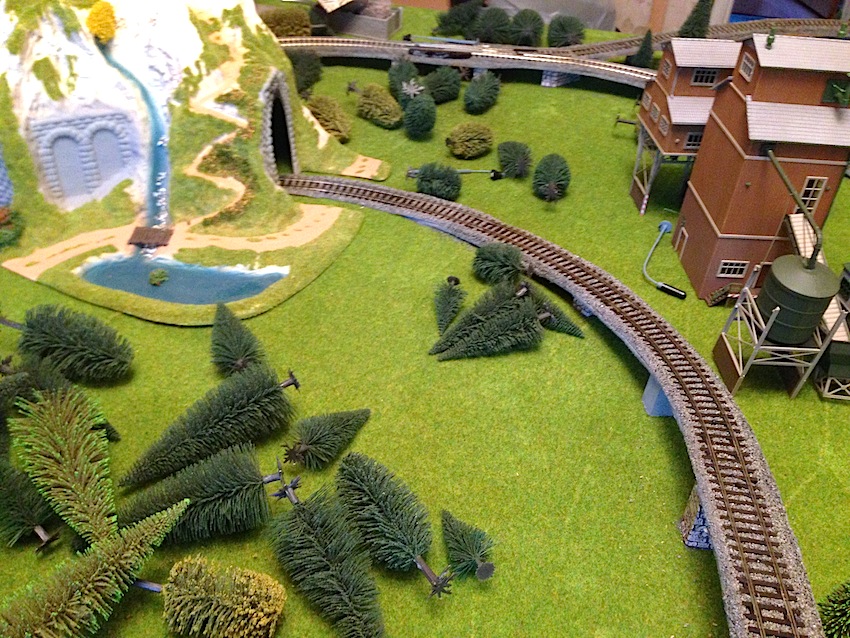

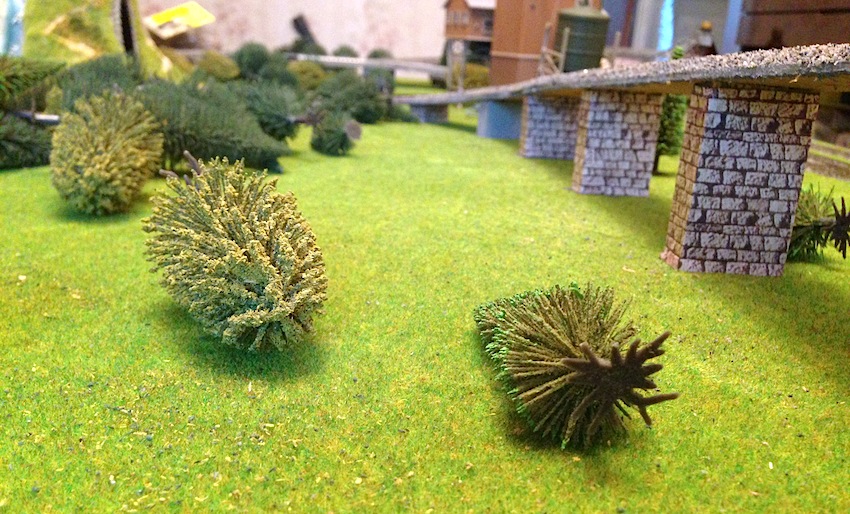

После:)
.
.
.
.
.
_________________________________________________________________________________________________________
.
28.07.2014
.

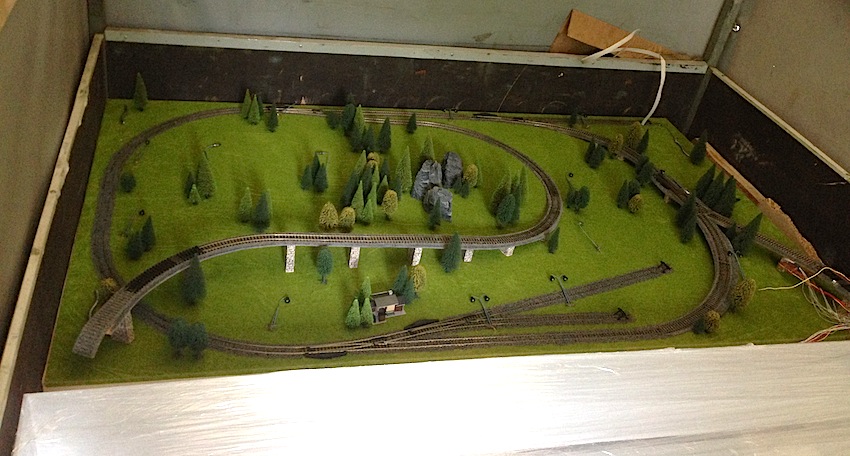

Сняли все строения. Перевозим наш макетище для состыковки с первым.
.

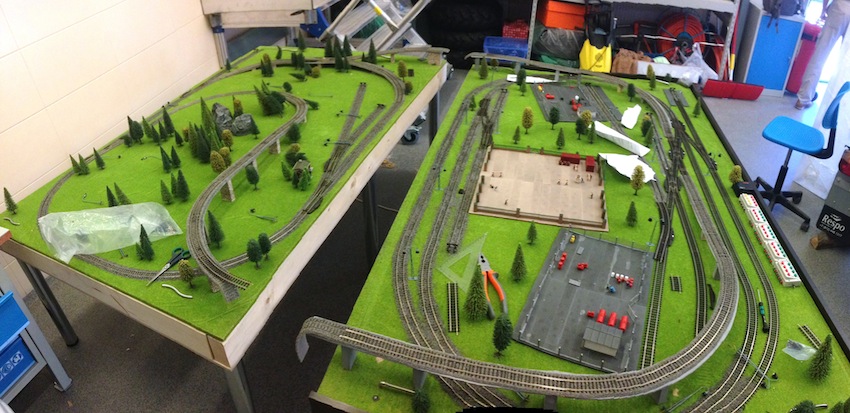

Отлично! Можно приступать к состыковке!
.
_________________________________________________________________________________________________________
.
31.07.2014
.
И вот он наш первый большой промах..!..
При состыковке двух макетов у нас возникает короткое замыкание.. локомотивы стоят..
Плюс с минусом выходят.. вобщем посоветовавшись со специалистом выяснилось 2 варианта: 1) нужно с помощью специального приспособления перекидывать на определенном участке "+" на "-", но т.к. у нас на рельсах планируется курсировать не 1 а 5 локомотивов, нам пришлось выбрать вариант номер 2)-переделать рельсовую схему..
тот самый красивый длинный мост, придется убрать...

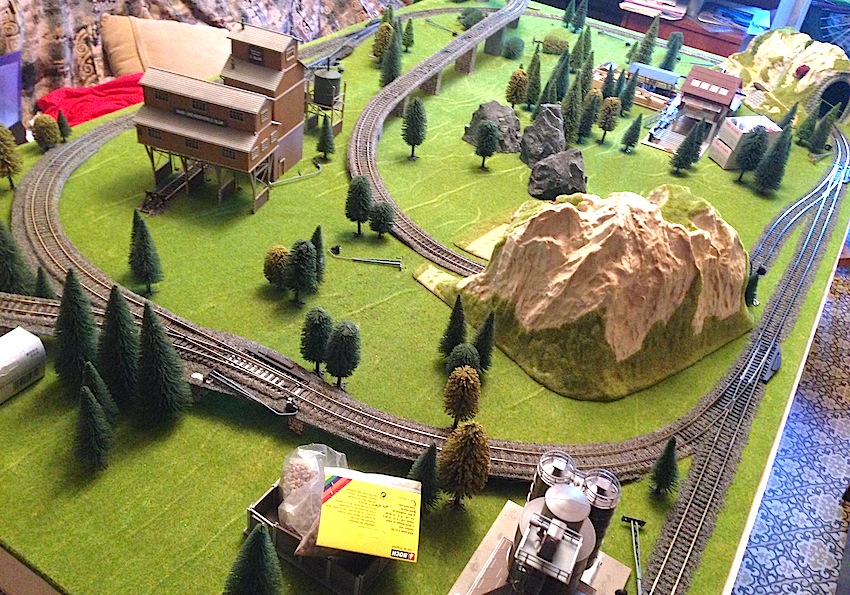

Пока ничего не переделывали до состыковки картина выглядела так:
.
.
На днях выложим чем все закончилось.
.
_________________________________________________________________________________________________________
.
11.08.2014
.

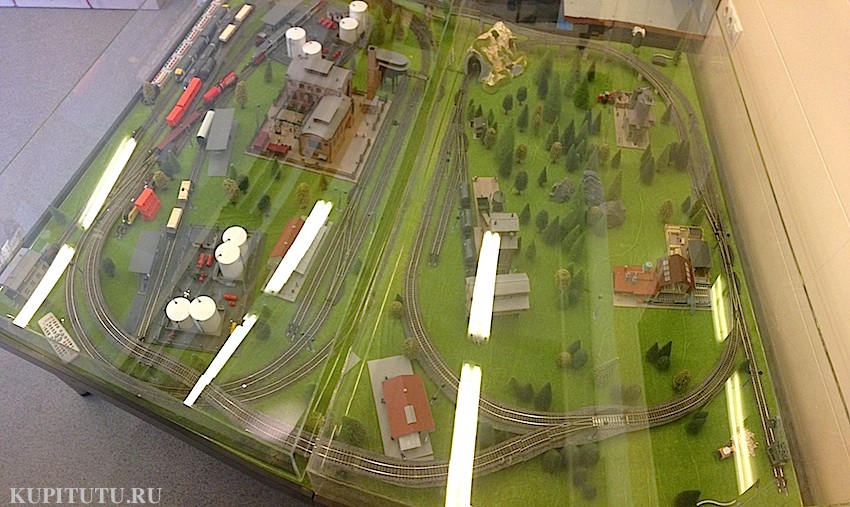

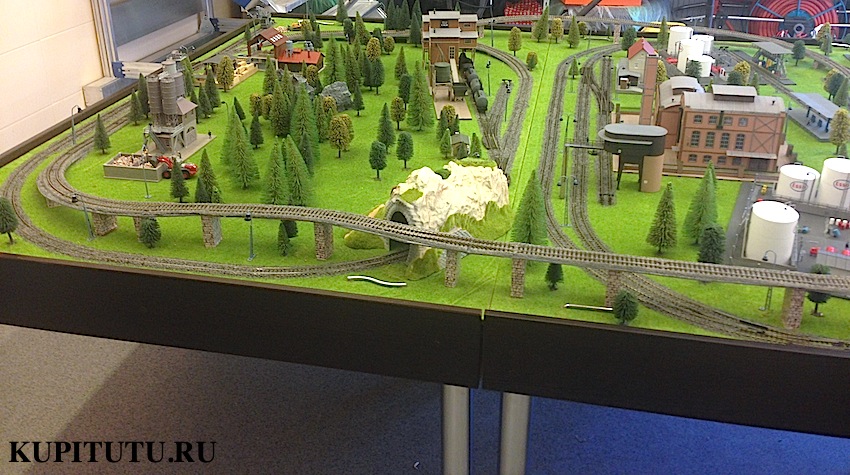

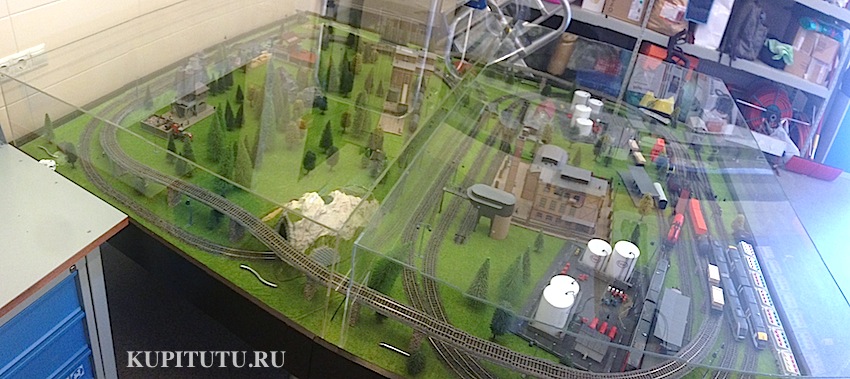

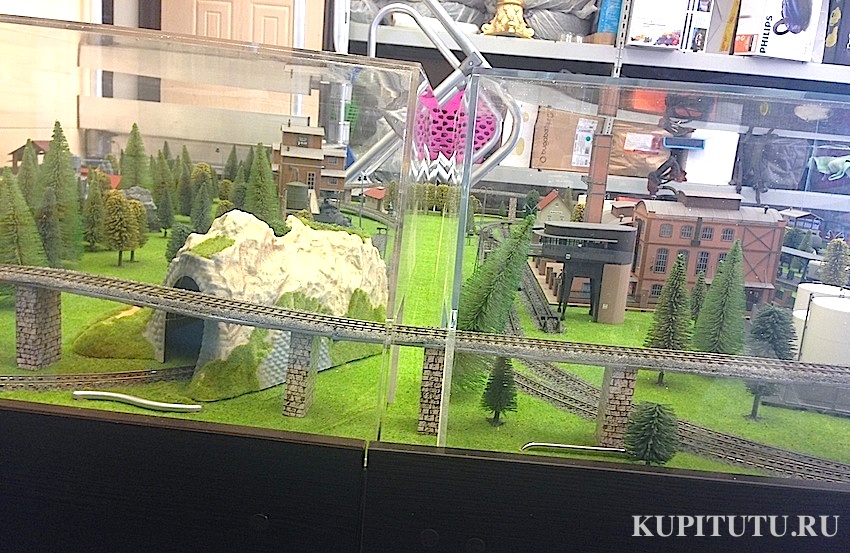

Ура, пришлось немного переделать одну состыковку макетов, при этом в целом макет вышел очень красивый!
.
.
.
