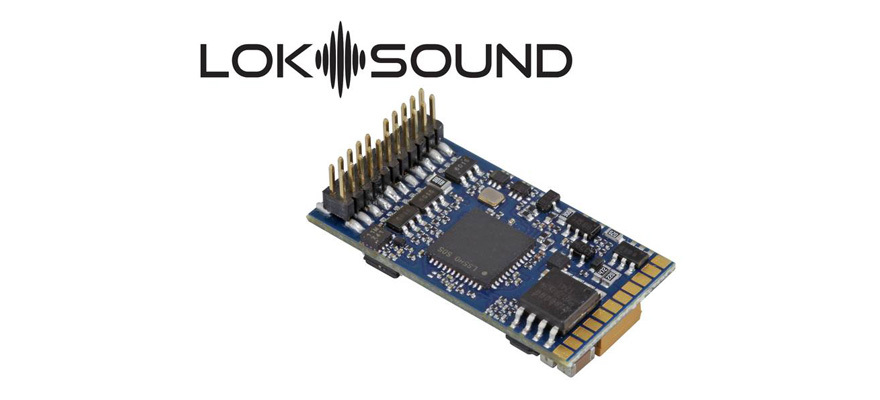

LokSound 5 DCC/MM/SX/M4 PluX22

Новый декодер LokSound 5

 Декодеры LokSound не стоят на месте, в нём постоянно совершенствуются программные функции и алгоритмы, с завидной постоянностью выходят обновления внутреннего программного обеспечения. Так же постоянно совершенствуются и меняются технические характеристики используемых электронных компонентов.

 В результате перехода на современные высокопроизводительные и мощные микроконтроллеры, а так же связанные с ними электронные компоненты появилось новое поколение звуковых декодеров LokSound 5 с высокими техническими характеристиками, превышающими в разы характеристики предыдущего поколения.

 LokSound 5 является наиболее востребованным декодером семейства LokSound. Благодаря сочетанию цифрового декодера и звукового модуля на одной печатной плате, был достигнут размер 30 мм x 15,5 мм. Таким образом, эти декодеры могут быть установлены практически в любой локомотив масштаба H0 и 0.

Декодеры LokSound 5 предлагаются со всеми распространенными интерфейсами.

Форматы цифрового управления

 Как и все декодеры Loksound, LokSound 5 является полноценным много протокольным декодером. Он поддерживает формат DCC, Motorola®, Selectrix® и M4. В формате DCC имеет режимы от 14 до 128 ступеней скорости. Благодаря RailComPlus® декодеры полностью автоматически подключаются к совместимому цифровому оборудованию (командной станции).

 Благодаря RailCom®, значения CV на основном пути можно считывать с помощью соответствующих (совместимых) командных станций. Пользователи Motorola® получают до 28 скоростных шагов с 255 адресами. Три дополнительных адреса Motorola® позволяют запускать 16 функций. Встроенный режим программирования также делает возможным перепрограммирование с помощью старого блока управления 6021.

Протокол M4 позволяет осуществлять автоматический вход и распознавание локомотива системой цифрового управления, совместим с mfx®.

 Декодер LokSound 5 распознает тормозной путь Märklin®, а также команды торможения ZIMO® HLU или систему Lenz® ABC. Также возможно торможение тормозными модулями DCC или напряжением постоянного тока. Он также останавливается с тормозным диодом Selectrix®. Автоматический режим ABC-шаттл позволяет организовать челночное движение между двумя станциями.

Декодер LokSound 5 может использоваться в системах с аналоговым управлением постоянного и переменного тока.

Звук

 Декодер LokSound 5 может воспроизводить до 10 каналов одновременно. Каждый канал может иметь разрешение до 16 бит с частотой дискретизации до 31250 кГц , тем самым обеспечивается высокое качество звука. При таком качестве практически нет разницы с оригиналом. В декодере применён современный усилитель мощности звука класса D с выходной мощностью до 3 Вт, используемые динамики могут иметь сопротивление от 4 до 32 Ом. По сравнению с 4 поколением декодеров LokSound в четыре раза увеличен объём памяти для хранения звуковых файлов, он составляет 128 Мбит. Это позволяет записать в декодер большое количество звуковых файлов в высоком качестве.

 Все звуки могут быть отрегулированы по громкости. Очень гибкий алгоритм звуковой схемы декодера позволяет создавать прототипы всех воображаемых рельсовых транспортных средств. Три отдельно регулируемые функции торможения и два альтернативных сценария нагрузки дают вам максимальный контроль над вашими локомотивами.

Техническое оснащение

 Чтобы локомотивы были максимально реалистичными, в декодере LokSound 5 добавлены функциональные выходы. В зависимости от версии интерфейса каждый декодер LokSound 5 имеет как минимум 10 силовых функциональных выходов.

 Для версий с интерфейсом PluX22 или 21MTC добавляются 4 дополнительных логических выхода или выходы для управления сервоприводам. Для выходов доступны все световые эффекты. Яркость каждого выхода можно задать индивидуально. Декодер выполняет алгоритм автоматического сцепления и расцепления при подключении соответствующих сцепок.

Управление двигателем

 Режимы управление двигателем у декодера LokSound 5 существенно улучшились. Точно изменяемая тактовая частота ШИМ от 10 кГц до 50 кГц обеспечивает совершенно бесшумную работу различных двигателей. Типичное «гудение» осталось в прошлом. Теперь управление нагрузкой можно адаптировать к сложным случаям, используя до 10 специализированных настроек. Уникальная функция «Авто настройка» позволяет автоматически настроить декодер на установленный двигатель. Декодер LokSound 5 обеспечивает ток двигателя до 1,5 А, этого вполне достаточно для старых двигателей.
