Макет железной дороги (подмакетник NOCH 81710)

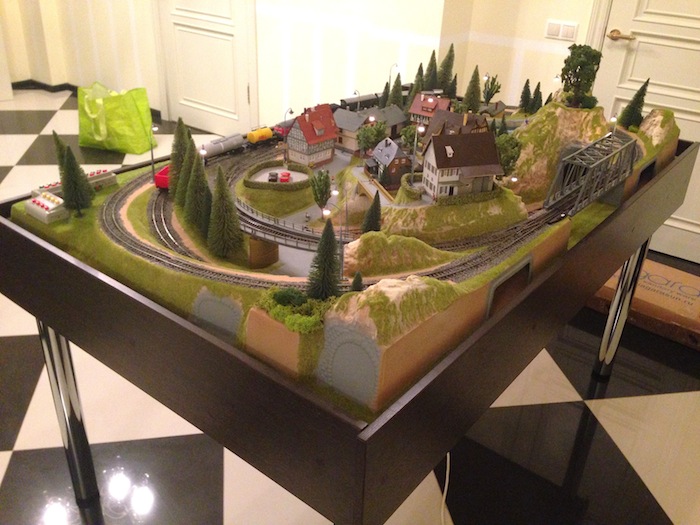

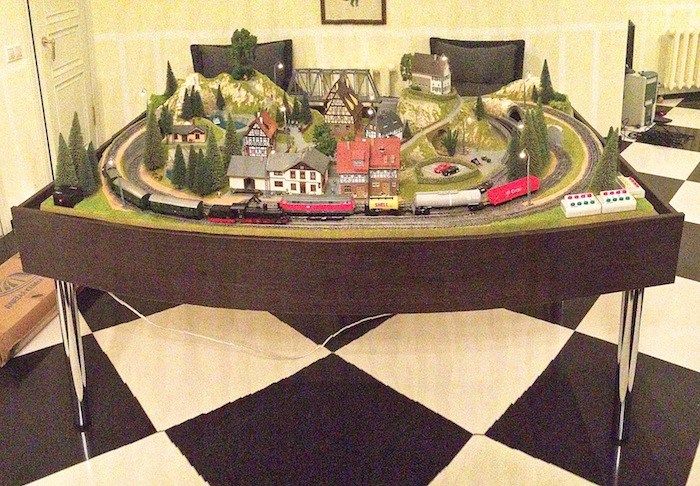

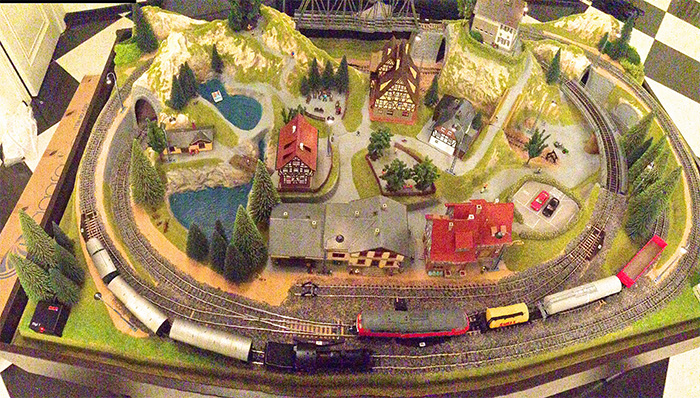

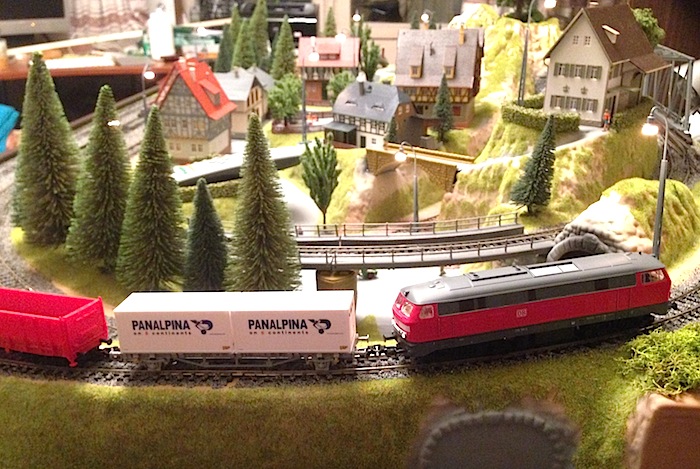

Ура! Наш макет железной дороги готов! (10.02.14)
Оцените, пожалуйста, нашу работу и прокомментируйте макет ниже:)
Спасибо за ваши лайки!
.
.
.
Небольшой финальный видео-обзор нашего макета:
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
..
.
.
.
.
.
.
.
Дорогие друзья!
Нам часто задают вопросы по поводу использования подмакетников NOCH для создания макета железной дороги: на сколько это просто, удобно, какие могут быть трудности и в принципе, надежна ли сама конструкция таких подмакетников.
На этой страничке мы будем рассказывать как можно сделать макет железной дороги в домашних условиях используя подмакетник NOCH.
Мы постараемся рассказать все в мельчайших подробностях, постараемся передать все эмоции во время работы с макетом.
.
Итак, из всех готовых подмакетников NOCH мы выбрали NOCH 81710.

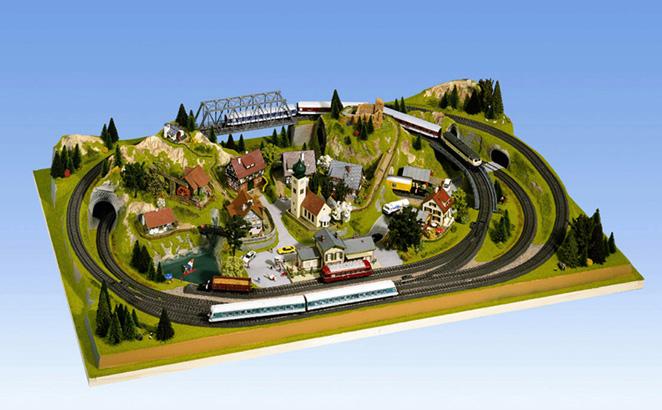

Вот как выглядит этот макет в собранном виде:
.
.

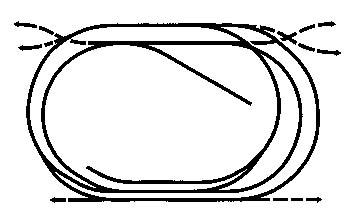

Чем интересен этот подмакетник: 2 тоннеля, 2 моста, 6 стрелок, 2 тупика. А вот и схема рельсовых путей:
По срокам планируем уложиться в один месяц, посмотрим что из этого выйдет!
.
09.01.14.
Первым делом мы заказали все необходимое для того, чтобы сделать сам стол для нашего подмакетника.
Нам понадобится следующее:
1) 4 ножки регулируемые по высоте,
2) лист 12-ти-слойной фанеры 160х100 см,
3) несколько метров распиленных деревянных брусков, для создания каркаса макета,
4) 4 листа распиленного ламинированного ДСП темно-коричневого цвета, для формирования окантовки макета,
4) наклейки-заглушки для маскировки отверстий из под саморезов в окантовке,
5) 4 уголка для лучшей фиксации между собой брусков-составляющих каркас,
6) болты для крепления ножек к листу фанеры и
7) 3-4 десятка саморезов для надежной фиксации всех деталей нашего стола друг с другом.
.
В комплекте с подмакетником NOCH кладут
1) раскладки рельсов различных компаний изготовителей моделей железных дорог (PIKO, ROCO и др..) в 1-2х масштабах (к примеру, HO и TT),
2) специальные подставки для укладки рельсов в тоннелях, и
3) диск с подробной видео-инструкцией по изготовлению подобных макетов.
У нас уже имеется опыт изготовления макетов, при этом мы все-равно решили пролистать это обучающее видео, а вот тем, кто берется за подобное дело в первый раз подобный видео-просмотр просто необходим. К сожалению, видео-инструкции на русском языке NOCH пока не производит, но озвучка здесь не главное, здесь все достаточно понятно и без перевода.
.
12.01.14

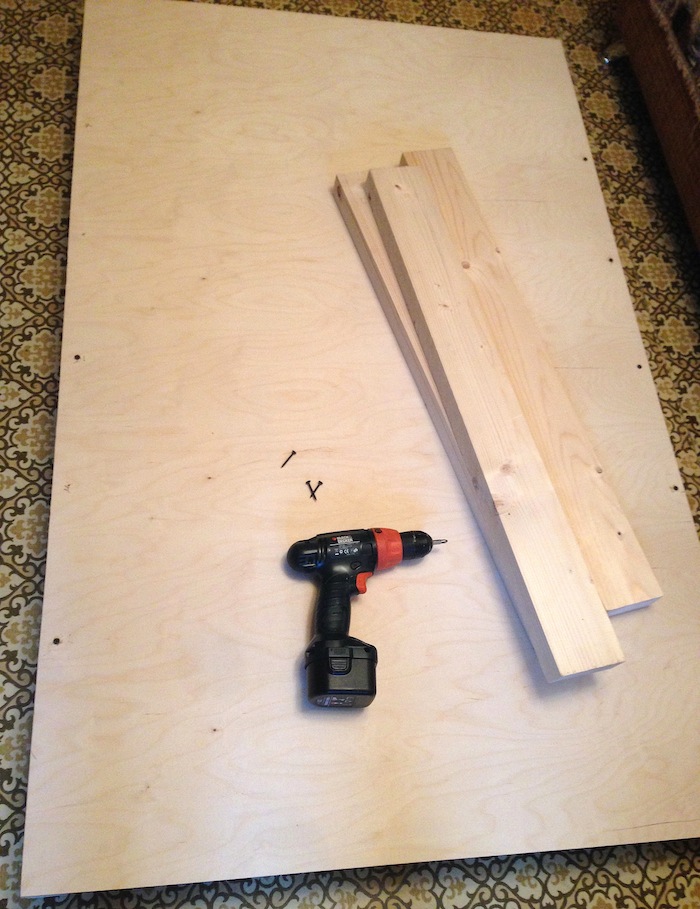

Необходимые детали для сборки стола под макет подготовлены и мы уже успели завернуть пару саморезов, подготавливая каркас макета.
Завтра установим ножки и приступим к укладке рельсов!
.
.
13.01.14

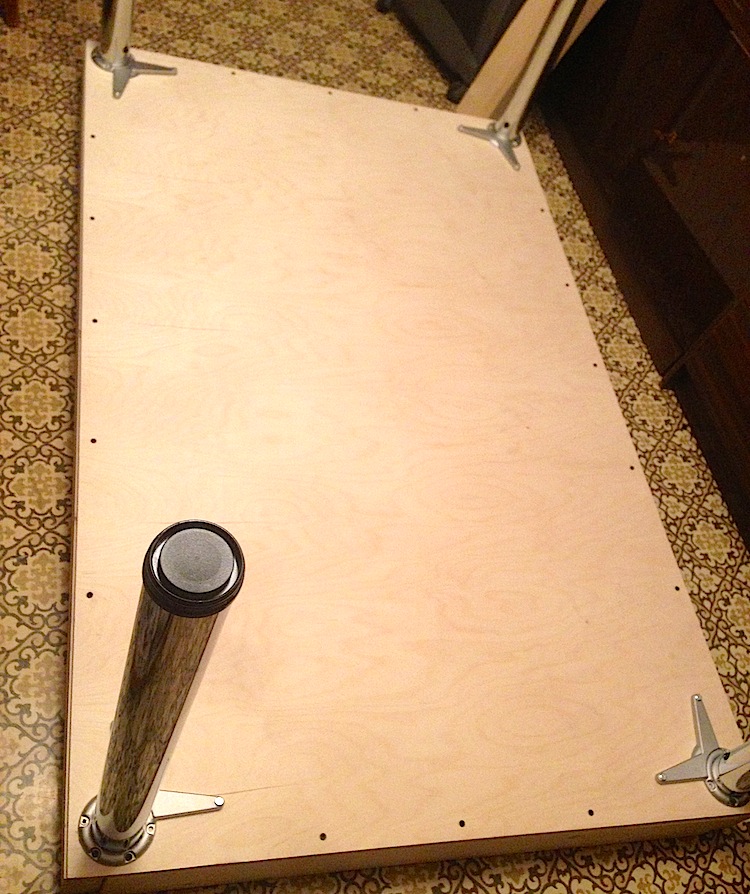

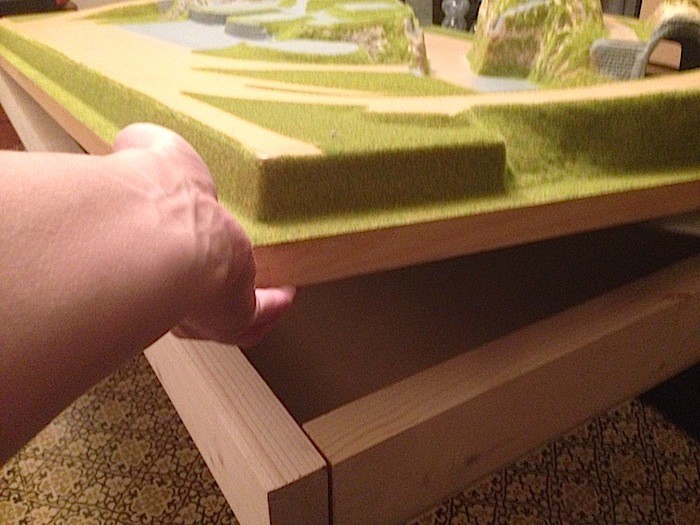

На выходных закончили стол-каркас для подмакетника. Сборка стола не заняла много времени, больше времени занял поиск и подбор нужных деталей, и доставка здоровенного листа фанеры до места сборки.
Вот что у нас вышло:
.
Окантовку пока решили не ставить, будем крутиться много возле макета, перекладывать в разные стороны подмакетник, и чтобы случайно не поцарапать окантовку в дальнейшем, лучше ее поставить на заключительном этапе.
.
15.01.14
.

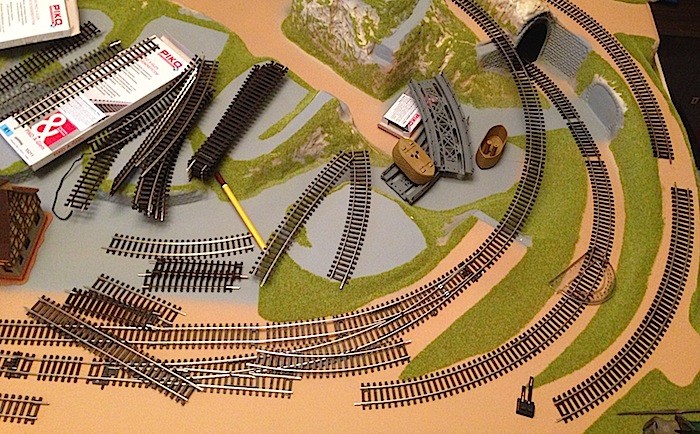

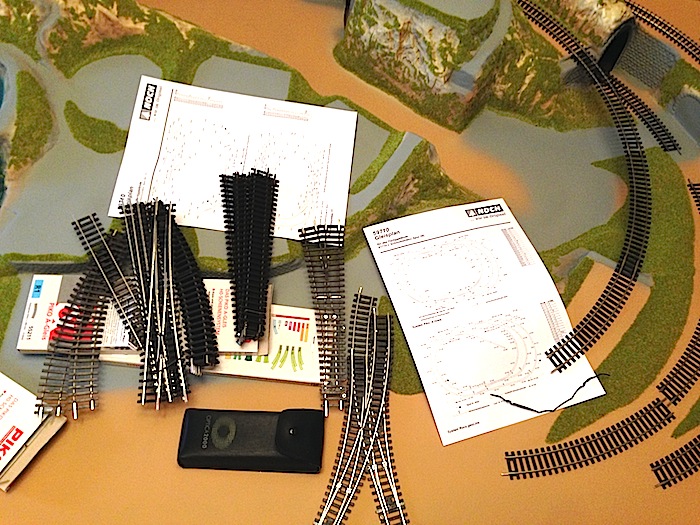

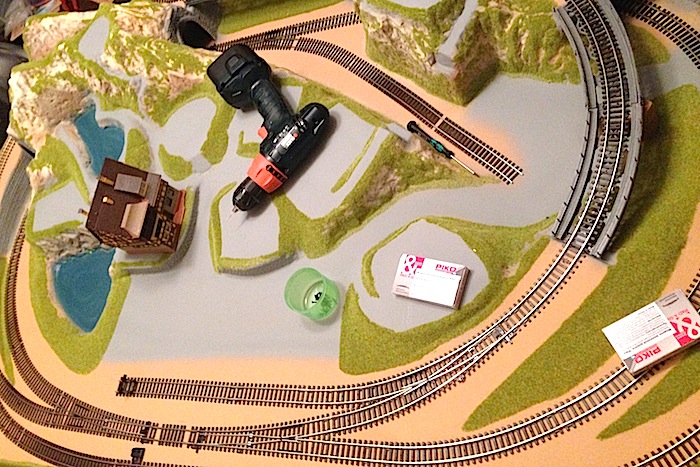

Начали укладку рельсов по схеме PIKO H0, в свободное от рельс время собираем строения.

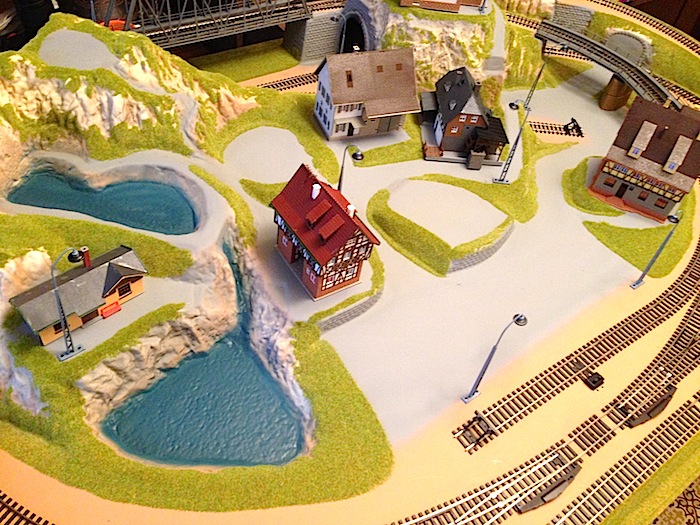

Вот, как наш макет выглядит в настоящее время:
.
.
19.01.14

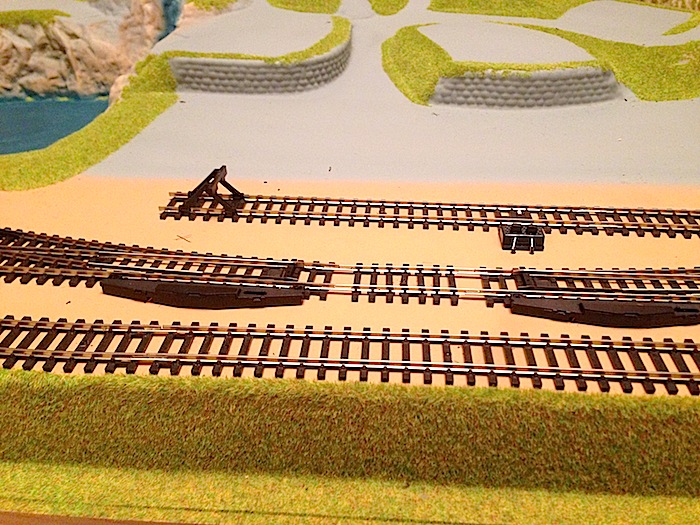

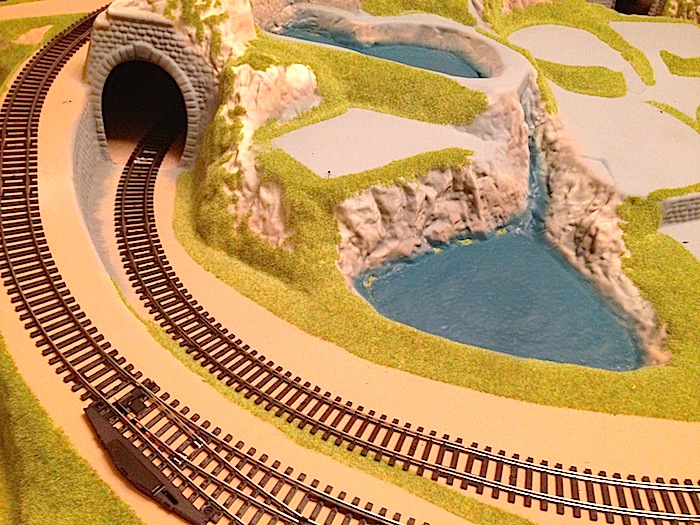

Рельсы уложены и закреплены саморезами (если кому интересно пройдя по этой ссылке можно посмотреть видеоинструкцию по закреплению рельс саморезами PIKO 55298)

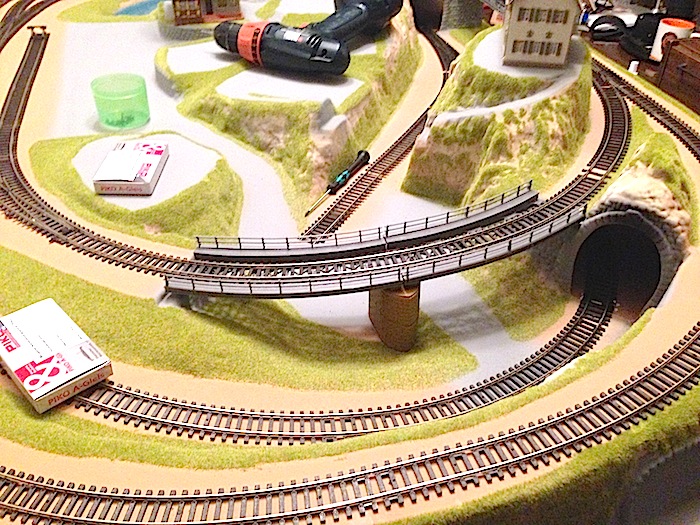

Закрепили на макете 2 моста, прямой и радиусный, установили все электроприводы к стрелкам, которых у нас 6, а так же готово первое строение!
Фото-отчет ниже!
.
.
.
.
23.01.14

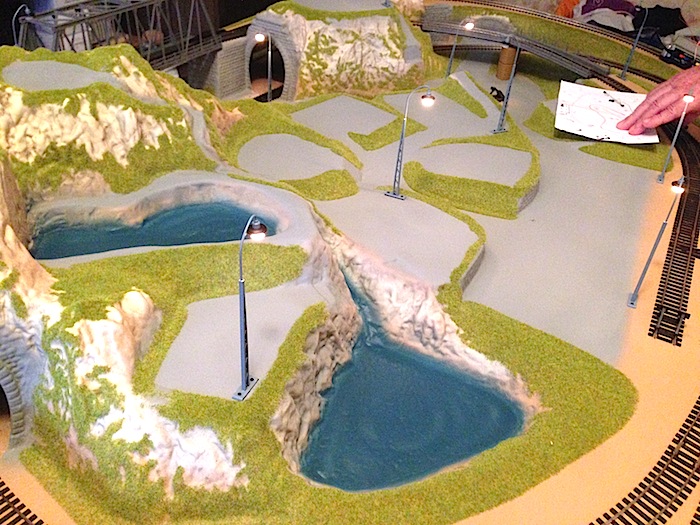

Устанавливаем фонари и делаем проводку ко всем электроприводам.

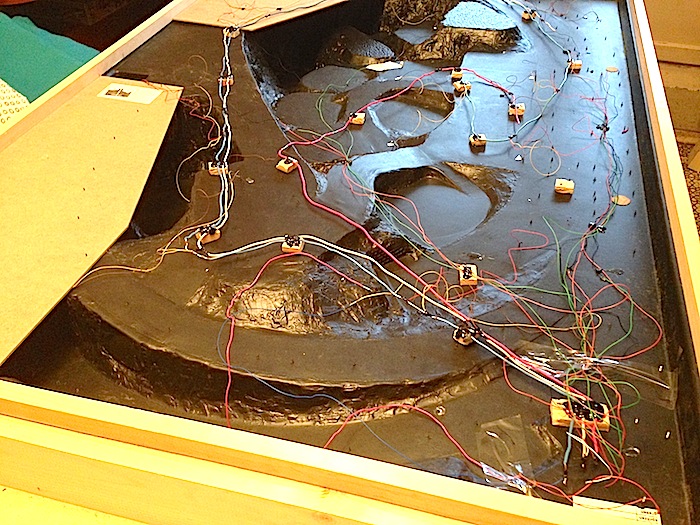

Вот какая картина снизу, под нашим подмакетником:)
.

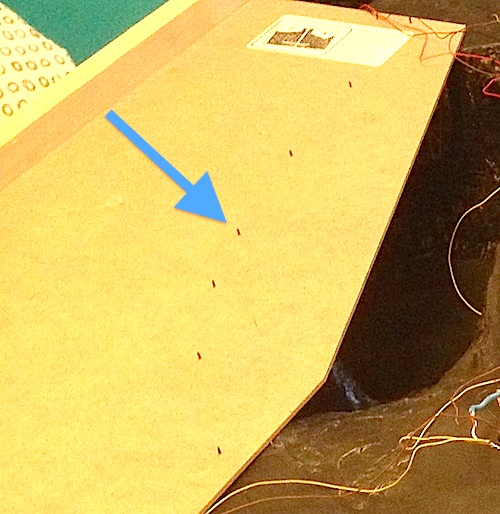

Кстати, обращаем внимание на то как были закреплены рельсы в Тоннелях макета. Это дело достаточно трудоемкое, но у нас вышло.
Сперва мы собрали весь ральсовый путь. Подложили специальную подставку из оргалита, которая идет в комплекте с подмакетником, далее, мы пометили цветными красками на этой подставке каким образом на ней располагаются рельсы и шпалы с двух краев. Затем мы отсоединили часть рельсов и сопоставили на подставке рельсы-шпалы с нашими отметками красками. Закрепили все рельсы саморезами, а потом уже подставили подставку с уже закрепленными ральсами вниз под макет. Вот так заморочено! При этом это самое простое что мы придумали:)
.

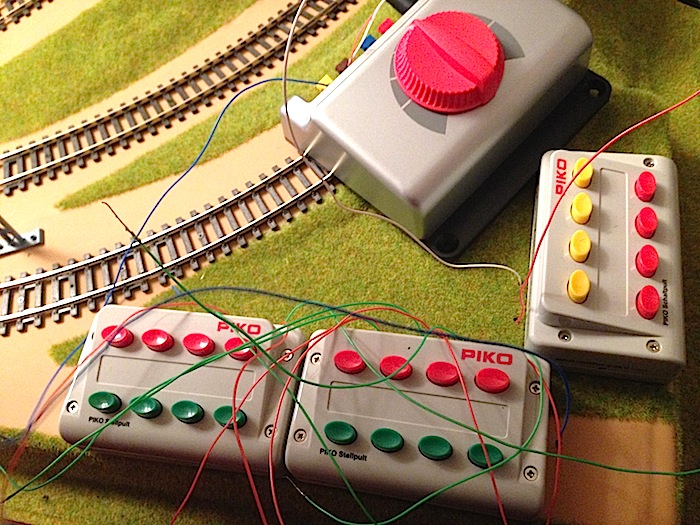

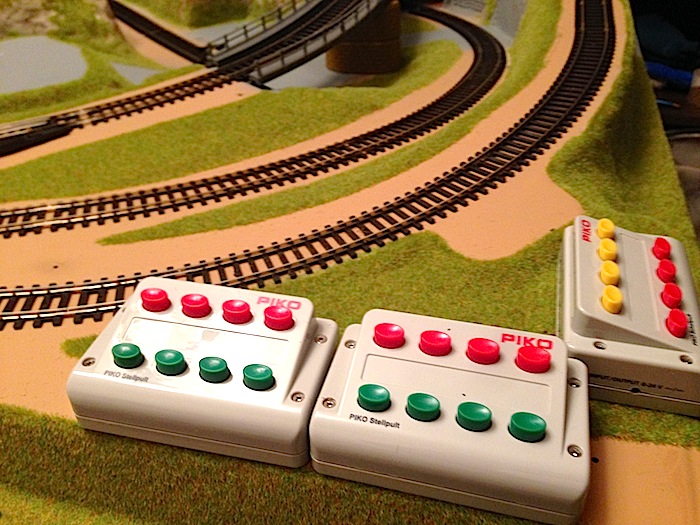

Установленные пульты переключения стрелок PIKO 55262 (слева) и пульты включения-выключения фонарей PIKO 55261 (справа).
.
Регулятор напряжения с трансформатором PIKO 55000 для питания пультов, фонарей и электроприводов к стрелкам.
.
30.01.14
.

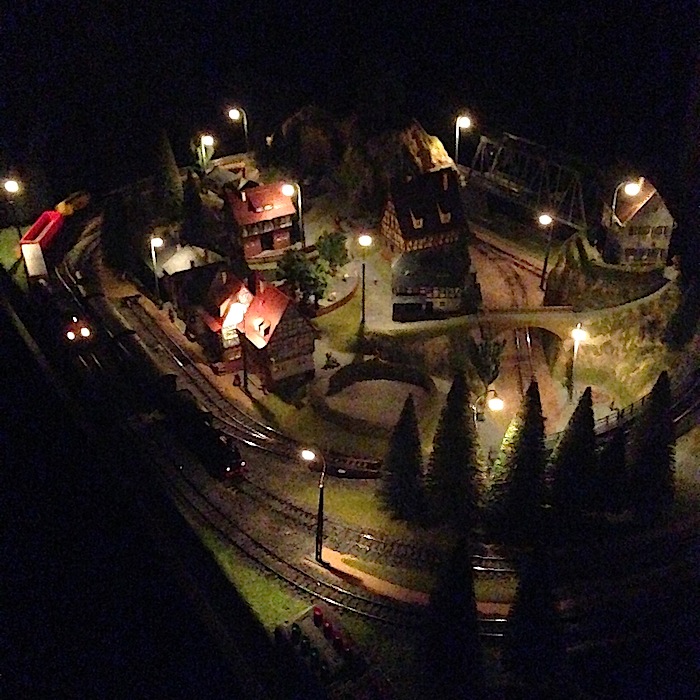

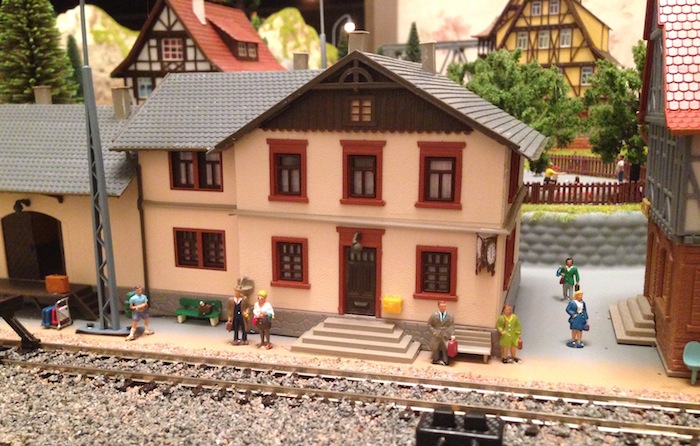

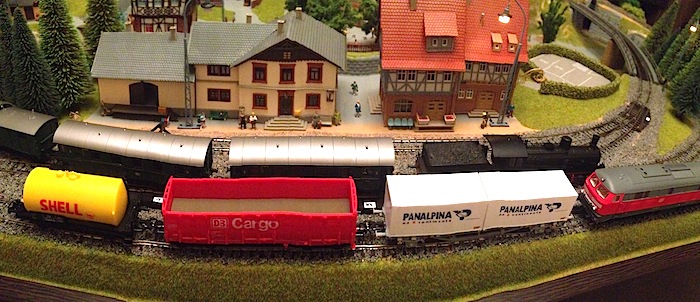

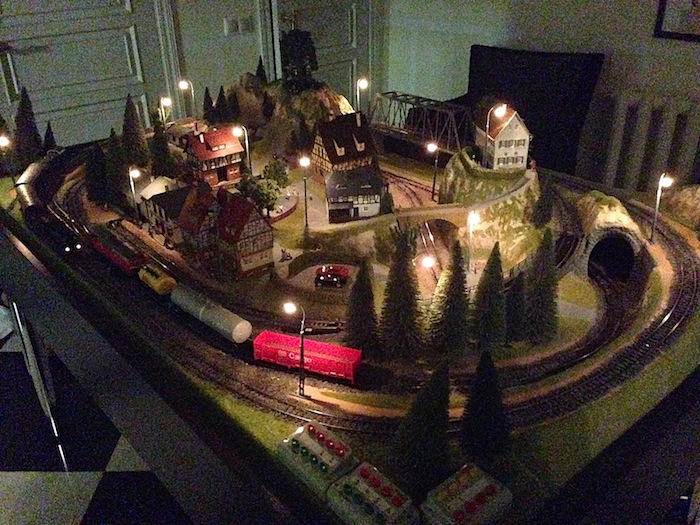

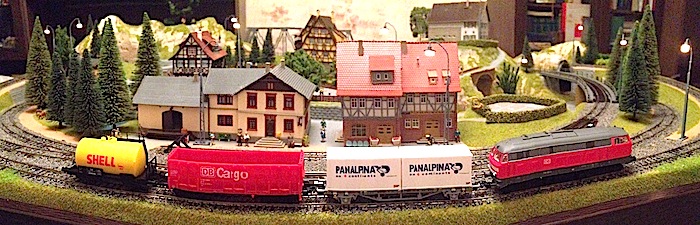

Целую неделю собирали строения и установили все фонари, проверили работоспособность, все работает отлично!)
Фото ниже!
.
.
04.02.14
.

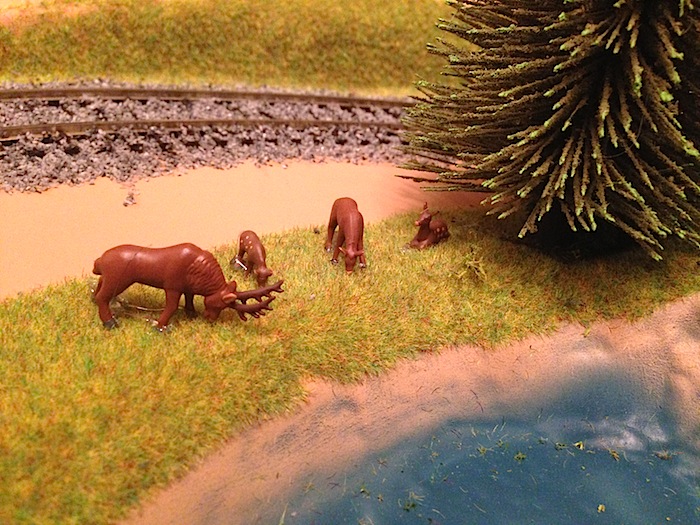

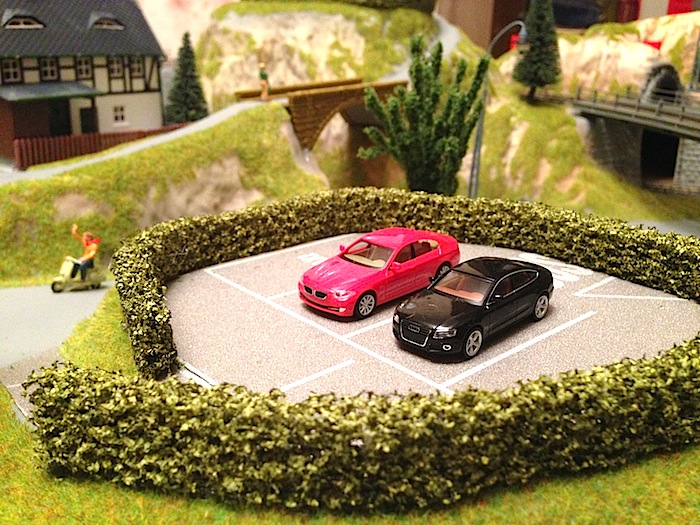

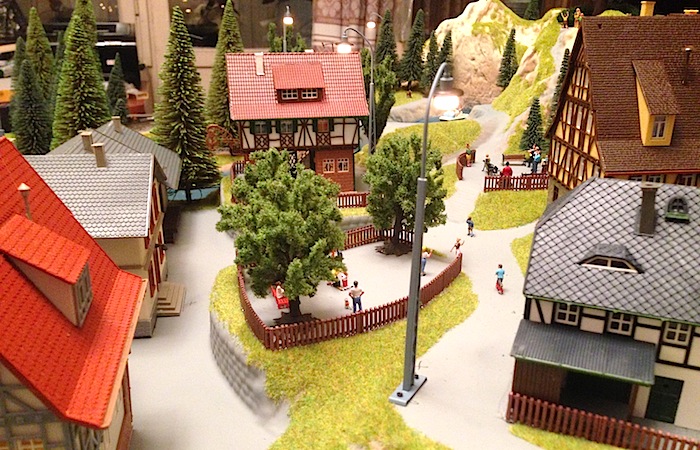

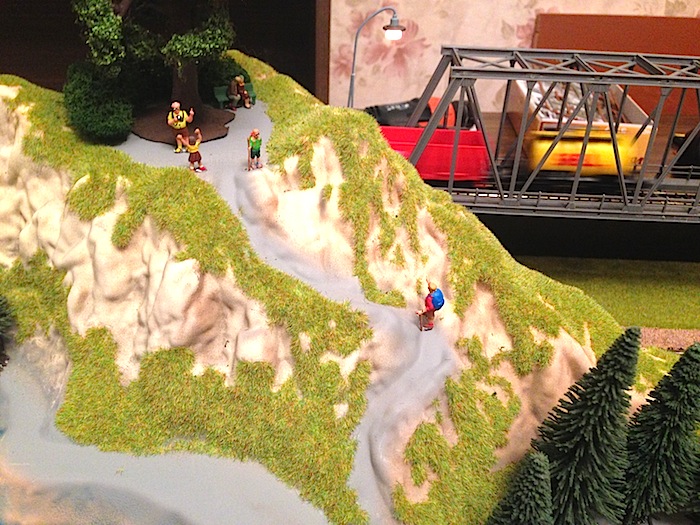

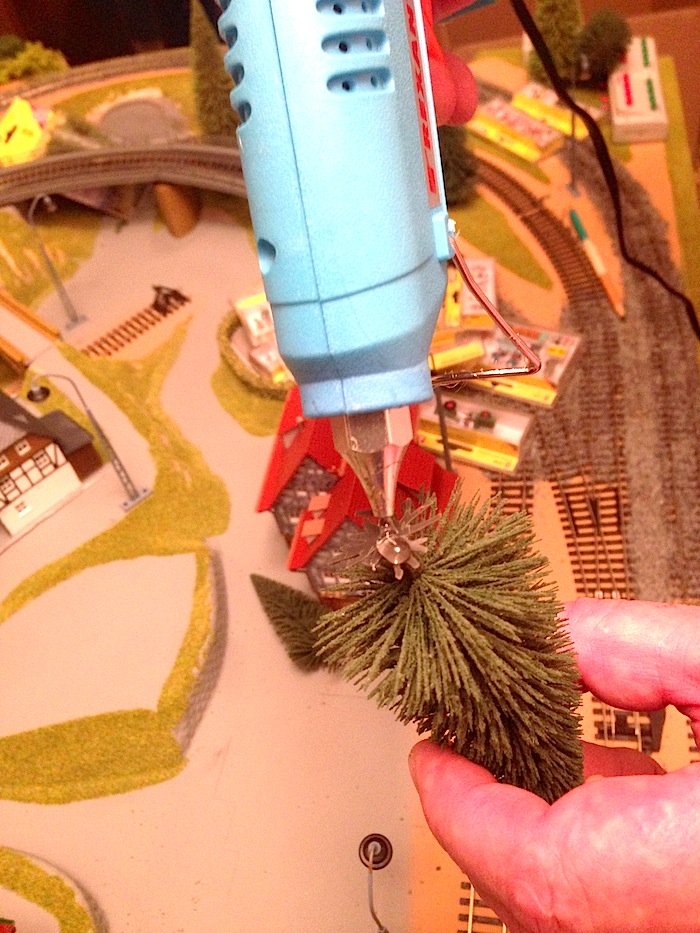

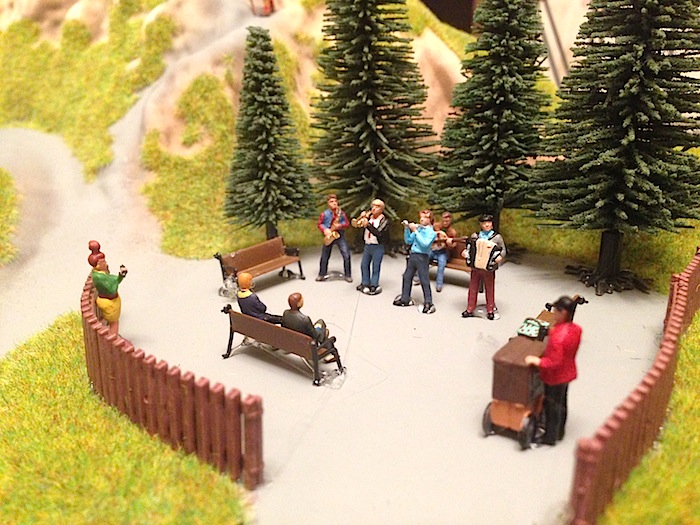

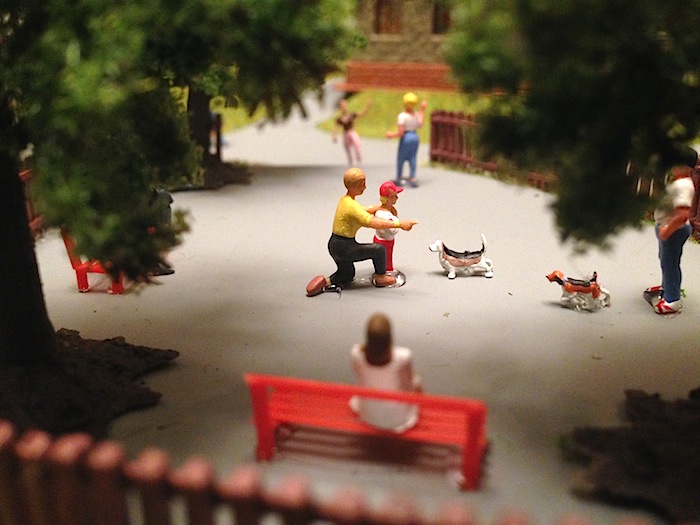

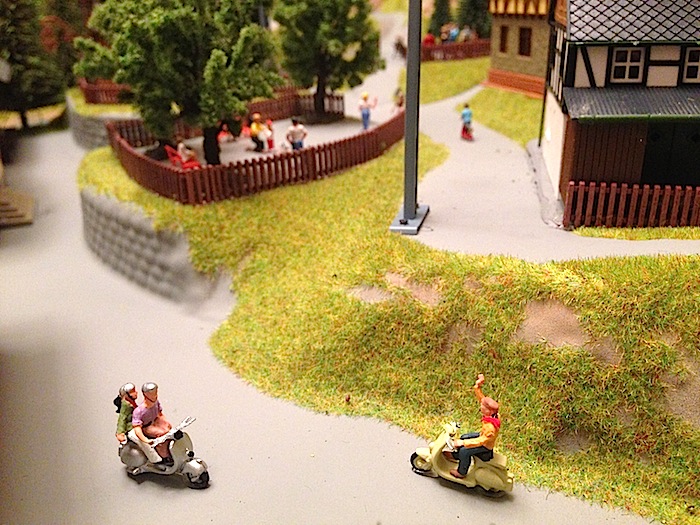

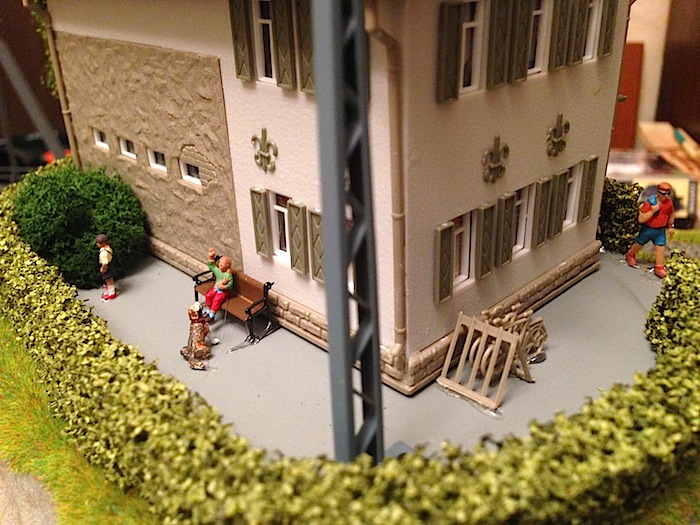

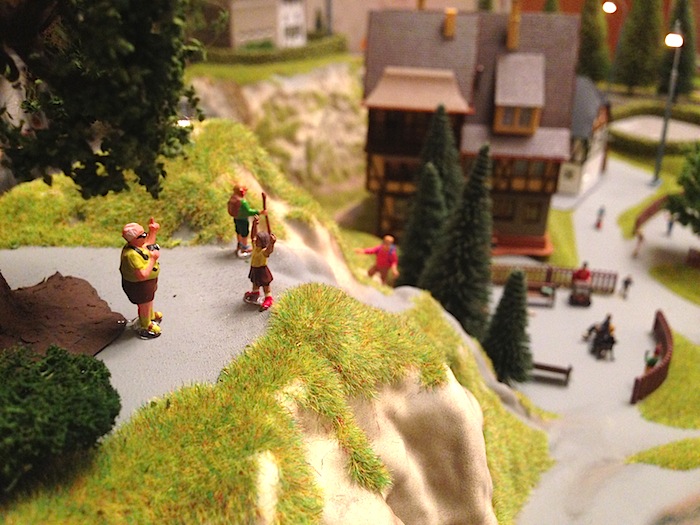

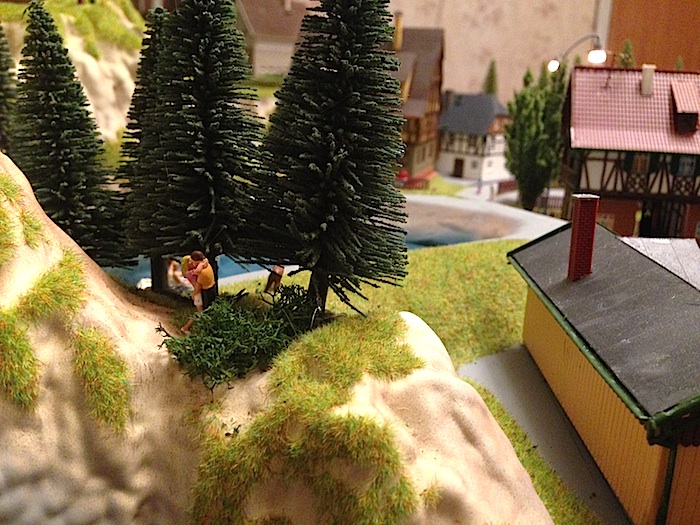

Строения, фигурки людей и деревья и другие элементы ландшафта крепим на расплавленный силикон.
.
.

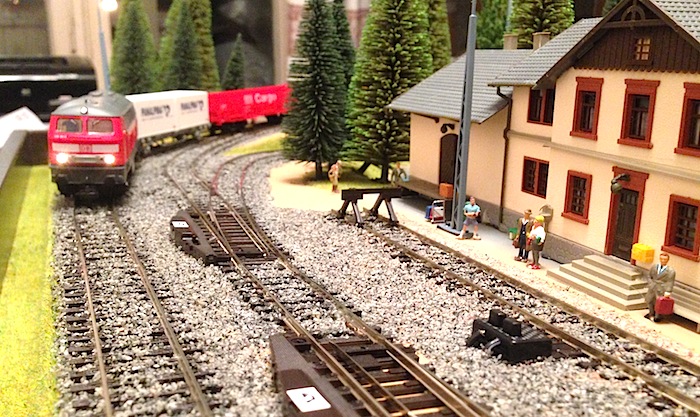

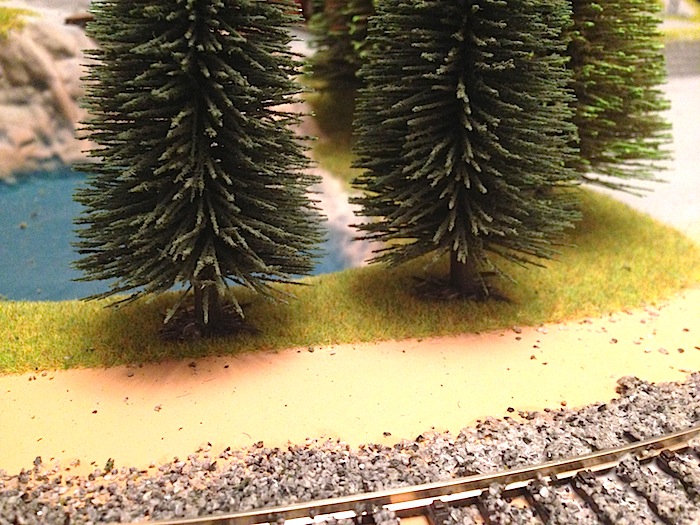

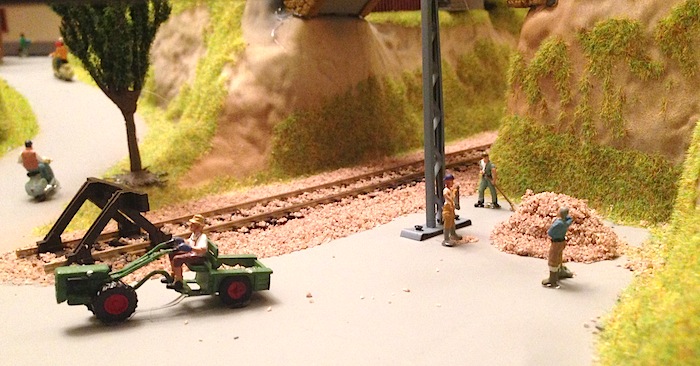

Гравий на рельсовые пути засыпаем после нанесения в нужные места клея ПВА.
.
.
Все комплектующие макет были приобретены в нашем интернет-магазине Купитуту.ру
Пожалуйста, оставьте свой комментарий о нашем макете!)
